Khảo sát, đo lường và chẩn đoán mòn hiện trường: quy trình 3 bước, 4 nhóm yếu tố cần đo

Một nhà máy thay đổi vật liệu tại một vị trí thường xuyên hư hỏng. Sau 6 tháng vận hành, đội bảo trì nhận thấy tình trạng đã cải thiện rõ rệt. Tuy nhiên, khi bộ phận mua sắm đặt câu hỏi “đã cải thiện bao nhiêu?”, không có con số nào để trả lời vì trước khi thay vật liệu, vị trí đó chưa được đo và chưa có dữ liệu làm cơ sở so sánh.

Những mô tả như “mấy tháng phải vá một lần”, “chỗ này nóng”, “liệu rất to” hay “mưa là dính” đều có giá trị đối với người vận hành. Tuy nhiên, các thông tin này chưa phải dữ liệu kỹ thuật có thể sử dụng trực tiếp để đánh giá một phương án vật liệu.

Muốn chuyển từ nhận định hiện trường sang cơ sở lựa chọn vật liệu, các mô tả cần được quy đổi thành số đo tại đúng vị trí, đúng thời điểm và có nguồn dữ liệu rõ ràng.

1. Khảo sát bắt đầu từ điều kiện làm việc thực tế

GAC tiếp cận một vị trí từ điều kiện vận hành và trạng thái thực tế của thiết bị.

Độ cứng là một thông số trong bài toán. Phương án còn phụ thuộc vào nhiệt, va đập, ăn mòn, hình học, bám dính, cách liên kết và điều kiện lắp đặt.

Một buổi khảo sát cần làm rõ:

vị trí nào đang xuống cấp
vật liệu hoặc dòng liệu nào đang tác động
dòng liệu trượt, rơi, đổi hướng hoặc chuyển động theo trạng thái nào
điều kiện nhiệt tại vị trí
mức độ va đập
môi trường ăn mòn
hình học của thiết bị
cấu hình vật liệu và cách liên kết hiện tại
lịch sử sửa chữa hoặc thay thế
thay đổi theo mùa, loại liệu hoặc trạng thái vận hành

Bốn nhóm yếu tố nền cần được xem xét gồm: mài mòn, nhiệt, va đập, ăn mòn.

Một vị trí có thể đồng thời chịu cả bốn yếu tố nhưng mức độ tác động không giống nhau.

Nếu đi trực tiếp từ nhận định “vị trí này mòn nhanh” đến kết luận “cần vật liệu cứng hơn” thì nhà máy đang chưa xác định được nguyên nhân thực sự làm vật liệu xuống cấp.

2. Khảo sát nằm trong một chuỗi công việc liên tục

Khảo sát và đo đạc tạo đầu vào cho bước lập phương án.

Trước khi xuống hiện trường, bộ phận kinh doanh và kỹ thuật cần trao đổi để làm rõ nhu cầu và yêu cầu của nhà máy.

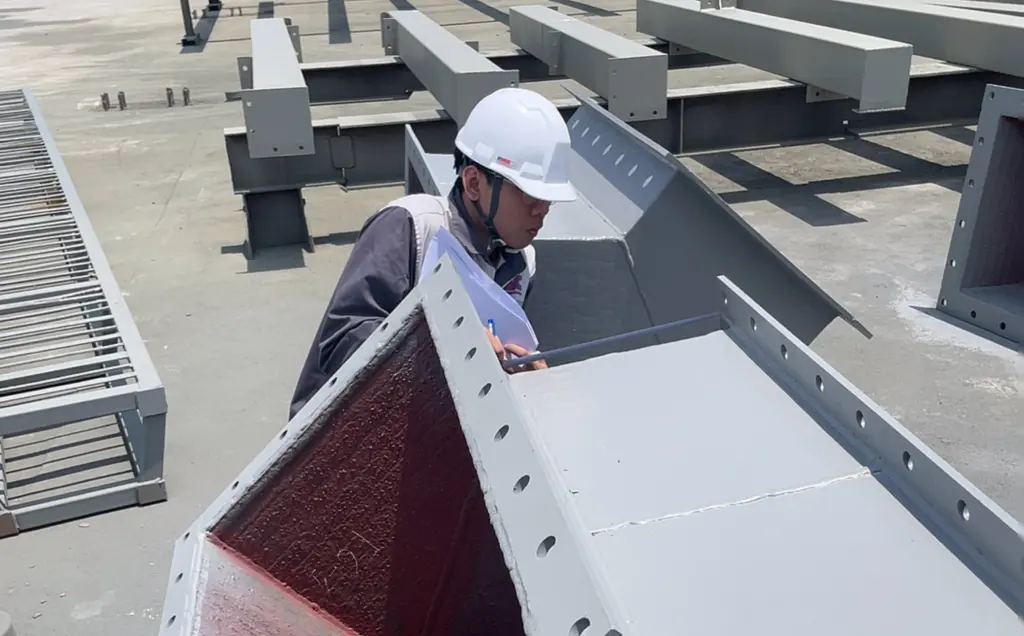

Tại hiện trường, kỹ sư sẽ kiểm tra:

điều kiện làm việc
vị trí lắp đặt
trạng thái hiện tại của thiết bị
kích thước cần thiết cho bước thiết kế
những thay đổi so với bản vẽ hoặc cấu hình trước đó

Nếu nhà máy đã có bản vẽ, kích thước thực tế vẫn cần được đối chiếu. Chi tiết có thể đã thay đổi sau các lần sửa chữa hoặc thay thế.

Nếu chưa có bản vẽ, số đo tại hiện trường được dùng làm thông số cho bước tính toán và thiết kế.

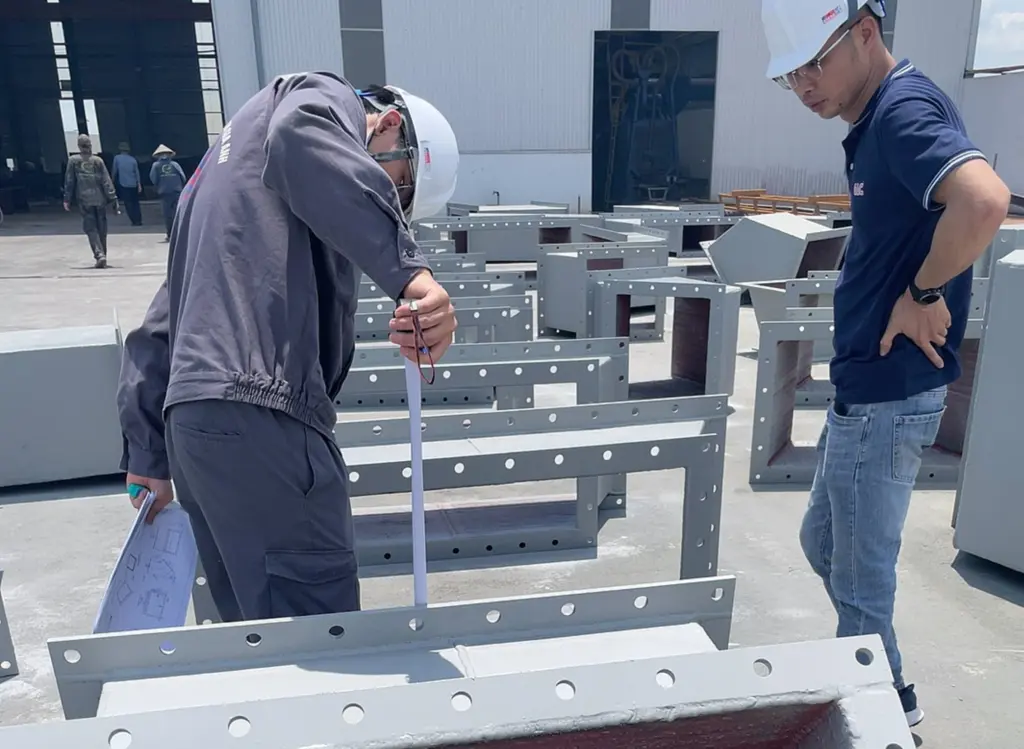

Với kích thước dùng cho thiết kế, kỹ sư thực hiện ba lần đo trên cùng kích thước và lấy giá trị trung bình. Hình ảnh hiện trường được giữ lại để phục vụ đối chiếu, trao đổi và thiết kế sau khảo sát.

Sau khảo sát, yêu cầu của nhà máy được kết hợp với thông tin thực tế để lập phương án kỹ thuật trước khi chuyển sang bước thiết kế.

Một buổi khảo sát có giá trị cần để lại ít nhất ba kết quả:

xác định được nhóm vật liệu cần xem xét, hạn chế tình trạng thay và vá lặp lại
có đường cơ sở để về sau chứng minh mức cải thiện
có bộ số để kỹ thuật, bảo trì và mua sắm cùng sử dụng khi đánh giá chi phí theo chu kỳ vận hành

Trong đó, đường cơ sở là dữ liệu đặc biệt quan trọng vì không thể bổ sung sau khi vật liệu cũ đã được tháo khỏi thiết bị.

3. Ba bước để xử lý dữ liệu của một vị trí mòn

3.1. Thấu hiểu điều kiện làm việc

Bước đầu tiên là ghi nhận đầy đủ trạng thái của vị trí.

Nội dung cần xem xét gồm:

bốn nhóm yếu tố nền
dấu vết hư hỏng
hướng tác động của dòng liệu
lịch sử sửa chữa
thay đổi theo mùa
thay đổi theo nguyên liệu
các trạng thái vận hành khác nhau

Số đo cho biết trạng thái tại thời điểm khảo sát.

Người trực tiếp vận hành cung cấp phần lịch sử của vị trí như:

thời điểm thường phát sinh vấn đề
loại liệu tạo ảnh hưởng rõ hơn
chu kỳ can thiệp
thay đổi theo mùa
các lần dừng ngoài kế hoạch
trạng thái mà một buổi khảo sát ngắn khó quan sát đầy đủ

Số đo và kinh nghiệm vận hành bổ sung cho nhau.

3.2. Xác định yếu tố ưu tiên

Sau khi ghi nhận điều kiện làm việc, cần xác định yếu tố nào tác động chính tại vị trí và yếu tố nào đóng vai trò bổ trợ.

Một vị trí mòn nhanh có thể đồng thời chịu:

trượt
va đập
nhiệt
tác động của môi trường

Xác định yếu tố ưu tiên giúp tránh việc lựa chọn vật liệu chỉ dựa trên một đặc tính riêng như độ cứng.

3.3. Đưa dữ liệu vào bước đánh giá phương án

Dữ liệu sau khảo sát được dùng để:

xác định yêu cầu làm việc của vị trí
phân biệt yêu cầu giữa các vùng trên cùng thiết bị
khoanh vùng nhóm vật liệu cần xem xét
đánh giá hình dạng và cách liên kết
xem xét điều kiện gia công và lắp đặt
đặt phương án trong chu kỳ vận hành thực tế của nhà máy

Một thiết bị có thể cần nhiều vật liệu tại những vùng làm việc khác nhau.

Vùng nhận va đập, vùng chịu trượt và vùng có yêu cầu nhiệt có thể cần các cách bảo vệ khác nhau.

4. Bốn nhóm yếu tố nền cần ghi nhận tại hiện trường

Bốn nhóm yếu tố tạo bộ dữ liệu nền để bắt đầu đánh giá một vị trí.

4.1. Mài mòn: ghi điều kiện của dòng liệu, không dừng ở tên nguyên liệu

Tên nguyên liệu như than, quặng, clinker hay xỉ chưa mô tả đầy đủ điều kiện gây mòn.

Cần ghi nhận các thông tin có thể xác định tại vị trí như:

cỡ hạt
cỡ tảng lớn
độ cứng của hạt khi có phép đo phù hợp
trạng thái dòng liệu
hướng dòng
vùng tác động lên thiết bị

Cùng một dòng liệu có thể tạo mức tác động khác nhau tại các vùng khác nhau trên thiết bị.

Điểm đổi hướng, điểm rơi và mặt trượt cần được xác định theo dòng chuyển động thực tế.

Trong một dòng liệu cũng có thể tồn tại nhiều loại hạt với độ cứng khác nhau. Ví dụ, quặng sắt và cát silic không nằm ở cùng một mức trên thang Mohs.

Loại hạt trong dòng	Mức độ cứng trên thang Mohs
Quặng sắt: hematit, manhetit	Khoảng 5,5–6,5
Cát silic, thạch anh	7

Nếu toàn bộ dòng được ghi bằng một giá trị trung bình, mức của hạt cứng hơn có thể bị che mất.

Bộ bút thử Mohs chỉ cho mức Mohs. Không nên quy đổi trực tiếp sang Vickers hoặc Brinell rồi dùng để so với thép.

4.2. Nhiệt: số đo phải gắn với trạng thái vận hành

Một giá trị nhiệt chỉ có ý nghĩa khi biết nó xuất hiện trong điều kiện nào.

Cần phân biệt ít nhất:

nhiệt vận hành
nhiệt đỉnh

Nhiệt đỉnh có thể xuất hiện khi:

khởi động
quá tải
dòng liệu thay đổi
trạng thái vận hành thay đổi

Nếu chỉ đo ở thời điểm dây chuyền chạy ổn định, điều kiện nhiệt bất lợi có thể bị bỏ qua.

4.3. Va đập: xác định vùng nhận tác động

Dữ liệu về va đập cần được đặt cùng với:

hướng dòng
vùng nhận liệu
cỡ vật liệu
hình học thiết bị
cách lớp lót hoặc chi tiết được cố định

Cùng một máng có thể có vùng chịu va đập mạnh tại điểm rơi và vùng chịu trượt ở đoạn sau.

Chia thiết bị thành các vùng làm việc giúp xác định yêu cầu kỹ thuật sát hơn so với áp dụng một cấu hình duy nhất cho toàn bộ bề mặt.

Va đập cũng có thể ảnh hưởng tới cách cố định.

Một lớp lót có thể bong dù bề mặt chưa mòn hết. Khi đó, phần cần kiểm tra không chỉ là vật liệu mà còn là cách lớp lót được giữ vào kết cấu.

4.4. Ăn mòn và môi trường: ghi theo điều kiện thực tế

Các thông tin liên quan có thể gồm:

độ ẩm
điều kiện theo mùa
thành phần môi trường
dữ liệu hóa học khi có

Tác động của môi trường cần được xem cùng với các cơ chế khác đang xuất hiện tại vị trí.

Một số vị trí có thể cần bổ sung thêm các yếu tố như:

pH
hàm lượng lưu huỳnh
tốc độ khuấy
chu kỳ sốc nhiệt

Việc bổ sung phụ thuộc vào điều kiện thực tế của vị trí khảo sát.

5. Bỏ sót một yếu tố có thể dẫn tới một kiểu lựa chọn sai khác nhau

Ghi đủ các yếu tố không nhằm làm hồ sơ dài hơn.

Mỗi nhóm thông tin bị bỏ qua có thể dẫn tới một kiểu sai khác nhau ở bước đánh giá sau đó.

Dữ liệu bị thiếu	Sai lệch có thể xảy ra khi lựa chọn	Biểu hiện có thể gặp
Cỡ hạt và độ cứng hạt	Chọn vật liệu quá cứng tại vị trí có va đập	Vật liệu nứt và tróc mảng thay vì mòn mỏng dần
Nhiệt	Chọn nhóm vật liệu có giới hạn nhiệt không phù hợp	Vật liệu mất khả năng làm việc sau một thời gian vận hành
Nồng độ rắn và tốc độ dòng	Đánh giá sai tốc độ mòn	Dự báo tuổi thọ bị lệch
Va đập	Cách cố định không phù hợp với điều kiện thực tế	Lớp lót bong dù chưa mòn hết

Kết luận chỉ nên được đưa ra khi những yếu tố có thể làm thay đổi nhận định đã được xem xét.

6. Dữ liệu phải gắn với đúng vị trí và đúng trạng thái

Một con số chỉ có giá trị khi xác định được nó đại diện cho vị trí nào.

Hồ sơ khảo sát cần giúp nhận diện:

số đo thuộc vùng nào
thời điểm đo
trạng thái thiết bị khi đo
nguồn của số liệu

Nếu lần sau đo ở một vị trí khác, hai giá trị có thể không còn cùng điều kiện để so sánh. Vị trí đo cần được xác định ngay từ đầu để các lần theo dõi sau có cùng cơ sở.

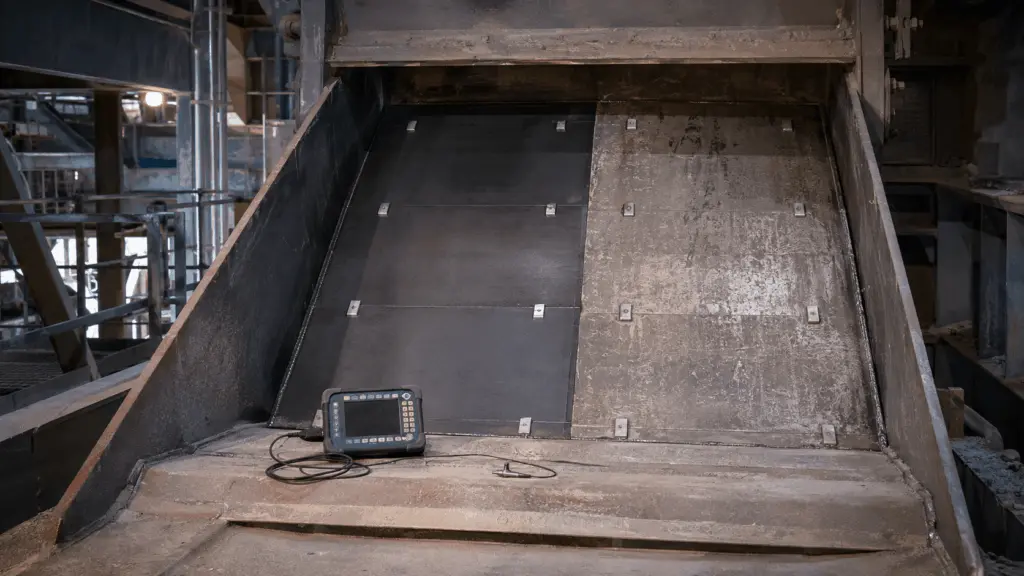

6.1. Điểm đo cần được chọn theo vùng cần theo dõi

Khi cần tạo mốc để theo dõi tốc độ mòn:

chọn vùng mòn nhanh, không chọn vị trí chỉ vì dễ tiếp cận
sử dụng tối thiểu 3 điểm đo cho một vị trí
có thêm 1 điểm đối chứng ở vùng ít mòn của cùng chi tiết
đánh dấu vật lý để lần sau quay lại đúng vị trí

Điểm đối chứng giúp phân biệt hư hỏng tập trung tại một vùng với tình trạng xuống cấp của cả chi tiết.

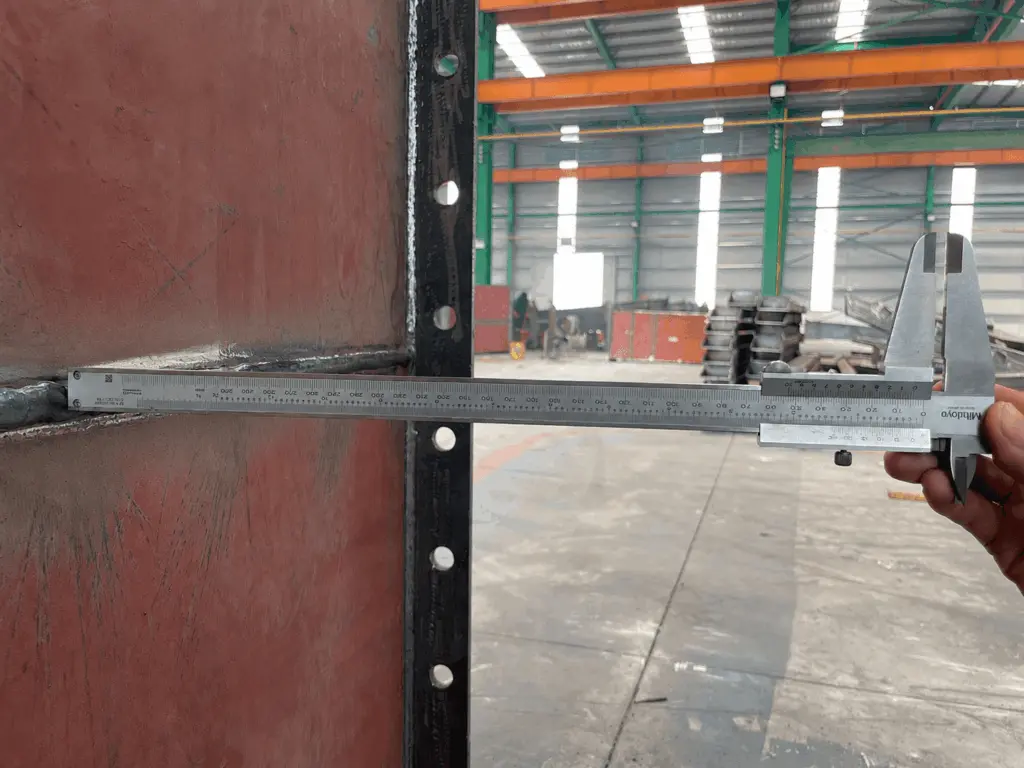

6.2. Một kích thước dùng cho thiết kế được đo lặp lại

Kích thước phục vụ thiết kế được đo ba lần trên cùng vị trí và lấy giá trị trung bình. Quy tắc này áp dụng cho độ lặp của phép đo một kích thước.

Số lượng vị trí cần khảo sát trên thiết bị được xác định theo hạng mục thực tế.

Sau khi đo, kích thước cần được nối với hình ảnh và vị trí tương ứng để có thể đối chiếu lại khi thiết kế.

7. Chuyển ngôn ngữ vận hành thành dữ liệu có thể theo dõi

Người vận hành mô tả vấn đề theo cách gắn với công việc hằng ngày. Khảo sát cần làm rõ các mô tả đó bằng thông tin cụ thể hơn.

Mô tả của người vận hành	Thông tin cần làm rõ
“Mấy tháng phải sửa một lần”	Thời gian giữa các lần can thiệp, vị trí sửa và trạng thái chi tiết
“Tắc liên tục”	Tần suất tắc, vị trí, điều kiện nguyên liệu và cách xử lý
“Chỗ này nóng”	Nhiệt độ, thời điểm và trạng thái vận hành
“Liệu rất to”	Dải cỡ vật liệu tại dòng tác động
“Mưa là dính”	Sự thay đổi của nguyên liệu theo mùa và điều kiện độ ẩm
“Vật liệu rất cứng mà vẫn mòn”	Các yếu tố tác động ngoài độ cứng

Kinh nghiệm vận hành giúp xác định nơi cần kiểm và điều kiện cần theo dõi. Số đo giúp biến kinh nghiệm đó thành dữ liệu có thể so sánh giữa các lần khảo sát.

Ngoài số đo trực tiếp, nên trao đổi với người vận hành về:

lần sửa chữa gần nhất
tần suất can thiệp
mùa xảy ra vấn đề nhiều hơn
loại nguyên liệu tạo khác biệt rõ
các lần dừng ngoài kế hoạch
thay đổi trong cách vận hành

Một vị trí chỉ được thay trong kỳ dừng định sẵn và một vị trí từng làm dây chuyền phải dừng đột xuất là hai bài toán có mức độ ưu tiên khác nhau.

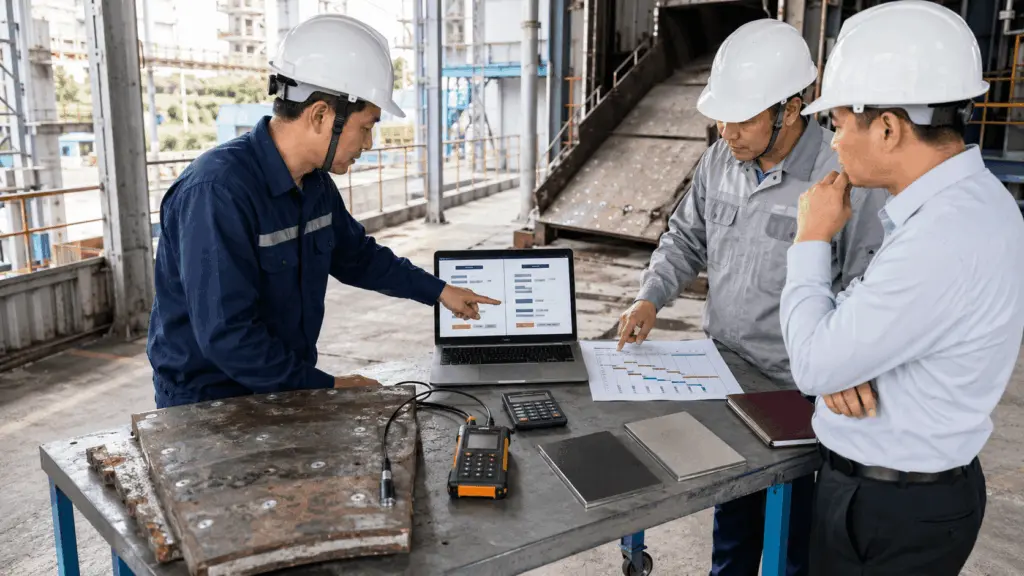

8. Mốc trước và sau thay đổi phục vụ việc đánh giá kết quả

Điều kiện vận hành giúp phân tích bài toán và lựa chọn phương án.

Mốc đo trước và sau thay đổi giúp đánh giá kết quả.

Nhóm dữ liệu	Mục đích sử dụng
Điều kiện vận hành	Phân tích cơ chế và yêu cầu kỹ thuật của vị trí
Trạng thái trước thay đổi	Tạo mốc so sánh
Trạng thái sau vận hành	Đánh giá mức thay đổi theo thời gian và điều kiện tương ứng

Với bài toán theo dõi mòn, số đo của vật liệu cũ trước khi tháo là đường cơ sở.

Sau khi vật liệu cũ đã được tháo khỏi thiết bị, mốc này không thể lấy lại.

Khi có số đo trước và sau tại cùng vị trí, mức thay đổi có thể được đánh giá rõ hơn.

Một lần đo chỉ tạo một mốc. Nhiều mốc theo thời gian mới cho phép nhìn xu hướng, bởi tốc độ mòn không nhất thiết tuyến tính.

9. Nguồn của số liệu phải được giữ

Các con số trong cùng một hồ sơ có thể đến từ nhiều nguồn.

Không cần sử dụng một hệ nhãn riêng. Điều quan trọng là người đọc hồ sơ phải biết con số đó được hình thành như thế nào.

Nguồn số liệu	Cách ghi nhận
Đo trực tiếp tại hiện trường	Gắn với vị trí, thời điểm và điều kiện đo
Nhà máy cung cấp	Ghi rõ nguồn cung cấp và bối cảnh
Tính từ dữ liệu khác	Giữ cơ sở tính và số liệu đầu vào

Cách trình bày có thể thay đổi theo từng dự án. Nguyên tắc cần giữ là không làm lẫn số đo trực tiếp với số được cung cấp hoặc được tính từ dữ liệu khác.

10. Mòn và tắc dòng cần hai cách khảo sát khác nhau

Với mòn, vật liệu hoặc lớp bảo vệ mất dần theo thời gian.

Với tắc dòng, vật liệu bồi lên bề mặt và cản trở dòng chuyển động.

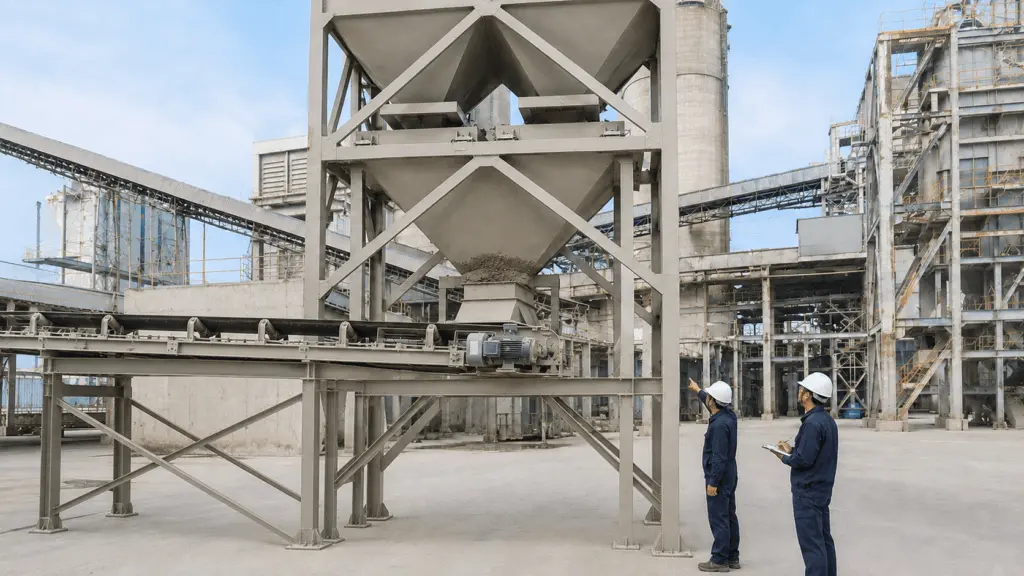

Khảo sát tắc dòng cần tập trung vào:

vị trí hình thành lớp bám
tốc độ tích tụ
hình dạng vùng bám
đặc điểm nguyên liệu
độ ẩm khi có dữ liệu
điều kiện theo mùa
tần suất thông tắc
cách nhà máy đang can thiệp
số lần chọc hoặc bắn khí nếu có
giờ nhân công liên quan

Hai bài toán sử dụng hai nhóm dữ liệu khác nhau.

Mòn theo dõi phần vật liệu mất đi. Tắc dòng theo dõi lượng vật liệu tăng thêm trên bề mặt.

11. Dữ liệu kỹ thuật cần nối được với chu kỳ vận hành và chi phí

Giá vật liệu chỉ là một phần của bài toán.

Nhà máy còn quan tâm tới:

tần suất sửa chữa
thời gian dừng
giờ nhân công
thời điểm phải mở thiết bị
khả năng đồng bộ với kỳ bảo trì
ảnh hưởng tới sản lượng

Một số khái niệm cần phân biệt:

Khái niệm	Ý nghĩa sử dụng
Chi phí mua	Giá vật liệu
Chi phí sử dụng	Chi phí trong mỗi chu kỳ vận hành, gồm giờ dừng và nhân công
Giá trị giờ dừng	Sản lượng mất đi trong mỗi giờ dây chuyền dừng
Khoản không thu	Công suất mất do giảm tải, không phải khoản chi trực tiếp

Một vị trí có tuổi thọ đủ tới kỳ dừng kế tiếp tạo ra bài toán khác với một vị trí thường xuyên gây can thiệp giữa kỳ.

Dữ liệu mòn có giá trị hơn khi được đặt trong chính chu kỳ vận hành của nhà máy.

12. Hệ thống bài viết chi tiết trong cụm kiến thức

Cụm kiến thức Khảo sát, đo lường và chẩn đoán hiện trường gồm 7 phần, tương ứng 7 bài viết chi tiết.

Phần 1: 4 yếu tố cần đo khi khảo sát mòn vật liệu trong nhà máy công nghiệp

Một vị trí mòn không thể được mô tả chỉ bằng tên vật liệu hoặc cảm nhận “mòn nhanh”.

Phần 1 đi sâu vào cách ghi nhận: mài mòn, nhiệt, va đập, ăn mòn. Trọng tâm nằm ở đo gì, lấy thông tin ở đâu và vào thời điểm nào.

Với dòng liệu, mẫu cần đại diện cho dòng đang thực sự tác động lên thiết bị. Với nhiệt, số đo phải gắn với trạng thái vận hành tương ứng.

Phần 2: Quy trình 3 bước khảo sát một vị trí mòn

Phần 2 đi sâu vào toàn bộ quy trình khảo sát, cách chuẩn bị trước khi vào nhà máy, thông tin cần hỏi người vận hành và cách ghi biên bản để dữ liệu có thể tiếp tục sử dụng.

Đây là phần nối các phép đo riêng lẻ thành một quy trình chung, giúp nhiều người trong tổ chức có thể khảo sát theo cùng một cách thay vì phụ thuộc hoàn toàn vào kinh nghiệm cá nhân.

Phần 3: Khảo sát vị trí tắc dòng

Tắc dòng không phải bài toán hao mòn. Vật liệu bồi thêm lên bề mặt thay vì mất đi.

Phần 3 tập trung vào lớp bám, tốc độ tích tụ, sơ đồ mặt cắt, điều kiện theo mùa và lịch thông tắc. Các chỉ số về số lần chọc, số lần bắn khí hoặc giờ nhân công giúp chuyển nhận định “tắc liên tục” thành dữ liệu có thể theo dõi.

Phần 4: Đo tốc độ mòn và dựng đường cơ sở

Một vật liệu mới làm việc lâu hơn chưa đủ để biết mức cải thiện nếu trạng thái ban đầu không được giữ lại.

Phần 4 tập trung vào:

điểm đo cố định
điểm đối chứng
trạng thái trước khi thay
trạng thái ban đầu của vật liệu mới
các mốc đo sau vận hành
tốc độ mòn theo thời gian

Phần này giúp trả lời vị trí đang thay đổi nhanh đến mức nào và phương án mới khác trạng thái cũ ra sao.

Phần 5: Từ số đo khảo sát ra quyết định kinh tế

Giá mua và chi phí thực tế trong quá trình sử dụng không phải cùng một con số.

Phần 5 nối dữ liệu kỹ thuật với: tốc độ mòn, tần suất can thiệp, thời gian dừng máy, giờ nhân công, giá trị sản lượng, chu kỳ bảo trì.

Mục tiêu là đánh giá phương án trong quá trình vận hành thay vì chỉ nhìn giá mua vật liệu.

Phần 6: Thiết kế phép thử tại một vị trí

Một phương án mới có thể được thử ở phạm vi nhỏ trước khi triển khai rộng.

Phép thử cần có ba thành phần chính:

vị trí đối chứng
chu kỳ theo dõi
tiêu chí kết thúc phép thử

Kết quả thử phải được đặt cùng điều kiện vận hành tương ứng. Một kỳ vận hành nhẹ hơn hoặc thay đổi nguyên liệu có thể làm kết quả khác đi.

Phần 7: Lộ trình tiếp theo trong khảo sát mòn hiện trường

Nếu như 6 phần trước tập trung vào cách tạo và sử dụng số đo thì ở phần cuối, bài viết sẽ giúp bạn xác định các bước tiếp theo cần thực hiện dựa trên trạng thái thực tế của nhà máy:

dữ liệu nào cần lấy trước
thông tin nào cần giữ trước khi tháo vật liệu cũ
trường hợp cần theo dõi thêm
trường hợp cần khảo sát trực tiếp

13. Chọn bài viết để đọc dựa theo tình huống đang gặp

Bạn không nhất thiết phải đọc tất cả các bài và đọc lần lượt theo thứ tự.

Nếu như bạn đang cần tìm thông tin gấp, hãy tham khảo bảng dưới đây.

Tình huống tại nhà máy	Nội dung nên xem trước
Chưa rõ một vị trí cần ghi nhận những yếu tố nào	Phần 1: 4 yếu tố cần đo khi khảo sát mòn vật liệu
Cần tổ chức một buổi khảo sát theo trình tự rõ ràng	Phần 2: Quy trình 3 bước khảo sát một vị trí mòn
Vấn đề chính là bám liệu hoặc tắc dòng	Phần 3: Khảo sát vị trí tắc dòng
Cần theo dõi vật liệu đang mòn nhanh đến mức nào	Phần 4: Đo tốc độ mòn và dựng đường cơ sở
Cần đưa số kỹ thuật về bài toán vận hành và chi phí	Phần 5: Từ số đo ra quyết định kinh tế
Muốn thử một phương án mới trước khi triển khai rộng	Phần 6: Thiết kế phép thử tại một vị trí
Đã có một phần thông tin và cần xác định bước tiếp theo	Phần 7: Lộ trình tiếp theo trong khảo sát mòn hiện trường

14. Những sai lệch cần nhận diện sớm khi khảo sát

Một số sai lệch có thể làm kết quả khảo sát mất giá trị dù đã thu được nhiều thông tin.

STT	Sai lệch	Nguyên nhân sai	Bài viết nên xem
1	Đi thẳng từ “mòn nhanh” sang lựa chọn vật liệu	Chưa xác định yếu tố đang chi phối	Phần 2: Quy trình 3 bước khảo sát một vị trí mòn
2	Chỉ ghi tên nguyên liệu	Tên liệu không thay thế cỡ hạt và đặc tính của dòng	Phần 1: 4 yếu tố cần đo khi khảo sát mòn vật liệu
3	Chỉ đo nhiệt ở trạng thái ổn định	Có thể bỏ qua trạng thái nhiệt bất lợi	Phần 1: 4 yếu tố cần đo khi khảo sát mòn vật liệu
4	Không xác định lại vị trí đo	Các lần đo sau không còn cùng cơ sở so sánh	Phần 4: Đo tốc độ mòn và dựng đường cơ sở
5	Chọn điểm dễ tiếp cận thay vì vùng cần theo dõi	Số đo không đại diện cho khu vực cần đánh giá	Phần 4: Đo tốc độ mòn và dựng đường cơ sở
6	Không có điểm đối chứng khi theo dõi mòn	Khó phân biệt hư hỏng cục bộ với xuống cấp chung	Phần 4: Đo tốc độ mòn và dựng đường cơ sở
7	Không giữ mốc trước khi thay	Khó đánh giá mức cải thiện sau đó	Phần 4: Đo tốc độ mòn và dựng đường cơ sở
8	Dùng “mấy tháng sửa một lần” thay cho số đo mòn	Không thể hiện lượng vật liệu mất đi tại một vị trí cụ thể	Phần 4: Đo tốc độ mòn và dựng đường cơ sở
9	Không phân biệt nguồn của số liệu	Các con số có giá trị bằng chứng khác nhau bị trộn lẫn	Phần 4: Đo tốc độ mòn và dựng đường cơ sở
10	Kết luận khi còn yếu tố có thể làm thay đổi nhận định	Tăng khả năng xác định sai nguyên nhân	Phần 2: Quy trình 3 bước khảo sát một vị trí mòn

Trong đó, bỏ qua mốc trước khi thay (sai lệch số 7) là sai lệch đặc biệt khó khắc phục.

Vật liệu mới vẫn có thể làm việc tốt, nhưng nhà máy sẽ mất một phần cơ sở để chứng minh mức cải thiện và so sánh phương án trong lần tiếp theo.

15. Giới hạn khi sử dụng dữ liệu khảo sát

Bốn nhóm mài mòn, nhiệt, va đập và ăn mòn là nền để bắt đầu đánh giá, không phải toàn bộ điều kiện của mọi vị trí.

Một số trường hợp cần xem thêm:

pH
hàm lượng lưu huỳnh
tốc độ khuấy
chu kỳ sốc nhiệt
hình học
bám dính
phương pháp liên kết
không gian lắp đặt

Ba giới hạn cần giữ rõ.

Một, một lần đo chưa tạo thành xu hướng.

Cần nhiều mốc theo thời gian để đánh giá chiều thay đổi.

Hai, khảo sát một vị trí không tự xác định thứ tự ưu tiên xử lý của toàn bộ dây chuyền khi nhiều vị trí cùng hỏng.

Bài toán đó cần dữ liệu của cả tuyến.

Ba, các dải số từ hồ sơ khảo sát thực tế của GAC chỉ dùng để tham chiếu những trường hợp đã gặp.

Các giá trị này không phải dải đại diện cho toàn ngành và không được dùng để suy ra điều kiện của một vị trí chưa đo.

Quy trình ba bước, cách tổ chức thông tin hiện trường, cách chọn điểm đo, giữ nguồn dữ liệu và tạo mốc so sánh là phương pháp GAC sử dụng trong quá trình khảo sát thực tế.

Các phép đo riêng như độ cứng, nhiệt độ hoặc cỡ hạt có thể cần đối chiếu phương pháp thử tương ứng tùy mục đích sử dụng.

16. Trước khi kết thúc một buổi khảo sát

Trước khi rời vị trí, cần kiểm lại:

vị trí hư hỏng đã được xác định rõ
điều kiện làm việc đã được ghi nhận
mài mòn, nhiệt, va đập và ăn mòn đã được xem xét
hình học, bám dính, liên kết và điều kiện lắp đặt đã được ghi khi có liên quan
các kích thước cần thiết đã được đo
kích thước dùng cho thiết kế đã được đo lặp lại
bản vẽ hiện có đã được đối chiếu với thực tế
hình ảnh đủ để nhận diện thiết bị và vùng khảo sát
lịch sử sửa chữa và thay đổi vận hành đã được trao đổi với người vận hành
nguồn của từng nhóm số liệu đã được phân biệt
vùng cần theo dõi đã được xác định và đánh dấu khi cần đo lại
điểm đối chứng đã được bố trí khi cần so sánh tốc độ mòn
nhiệt vận hành và nhiệt đỉnh đã được tách riêng khi vị trí có biến động nhiệt
mốc trước khi thay vật liệu đã được ghi lại khi cần đánh giá kết quả về sau
thông tin hiện có đã đủ để xác định yếu tố ưu tiên và chuyển sang bước lập phương án

Khảo sát hiện trường tạo đầu vào cho quyết định kỹ thuật. Điều kiện làm việc, vị trí đo và cách giữ số liệu từ đầu quyết định khả năng phân tích, lựa chọn phương án và đánh giá kết quả ở các bước sau.
