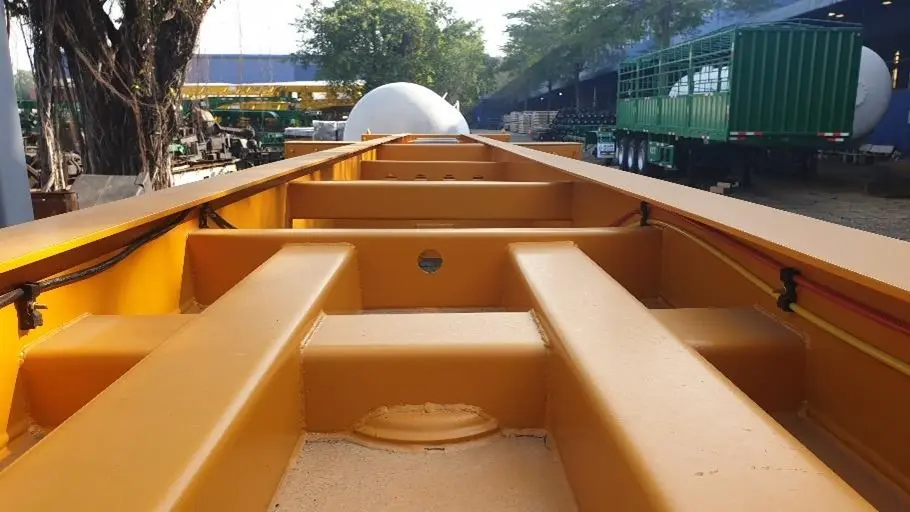

Giảm tự trọng kết cấu thùng xe: Từ bài toán khối lượng đến thiết kế chịu tải

Một chiếc thùng xe sử dụng nhiều thép, thành dày và kết cấu nặng chưa chắc có khả năng chịu tải tốt hơn. Với xe vận tải chuyên dụng, khối lượng kết cấu càng lớn thì phần khối lượng còn lại dành cho hàng hóa càng ít.

Sử dụng thép cường lực cao có thể giúp giảm chiều dày tại những vị trí phù hợp mà vẫn đáp ứng yêu cầu về cường độ chịu tải. Tuy nhiên, giảm chiều dày không chỉ làm thay đổi khả năng chịu lực. Kết cấu còn phải kiểm soát độ võng, ổn định cục bộ, mỏi tại mối hàn và khả năng gia công thực tế.

Vì vậy, giảm tự trọng cần được xem là bài toán kết hợp giữa vật liệu và thiết kế kết cấu, thay vì chỉ thay thép dày bằng thép mỏng hơn.

Cụm bài viết này cung cấp các nguyên lý và phương pháp đánh giá để xác định vị trí có thể giảm khối lượng, cách lựa chọn thép cường lực cao, những giới hạn kỹ thuật cần kiểm soát và cơ sở chứng minh kết cấu sau khi thay đổi thiết kế.

1. Ảnh hưởng của tự trọng đến khả năng chở hàng

Tự trọng là khối lượng bản thân của xe và kết cấu thùng, không bao gồm hàng hóa được vận chuyển.

Xét theo giới hạn khối lượng toàn bộ cho phép, quan hệ cơ bản là:

Khối lượng hàng có thể chở = Khối lượng toàn bộ cho phép – Tự trọng

Nếu giảm được 1 kg tự trọng trong khi giới hạn khối lượng toàn bộ không thay đổi, xe có thể có thêm 1 kg khả năng chở hàng theo giới hạn tổng khối lượng.

Tuy nhiên, lợi ích thực tế còn phụ thuộc vào loại hàng, thể tích thùng và giới hạn tải trên từng trục.

1.1. Ba lợi ích của việc giảm tự trọng

Với xe thường xuyên vận chuyển hàng nặng và khai thác gần giới hạn tải cho phép, khả năng chở thêm hàng có thể mang lại giá trị đáng kể.

Chẳng hạn, khối lượng giảm được trên một thùng xe có thể được xem xét cùng số chuyến vận chuyển mỗi năm và thời gian khai thác còn lại để đánh giá lợi ích kinh tế.

Tuy nhiên, giảm tự trọng không phải lúc nào cũng đồng nghĩa với tăng lượng hàng chở thực tế.

Nếu xe vận chuyển hàng nhẹ và thường đầy theo thể tích trước khi đạt giới hạn khối lượng, giảm tự trọng có thể không giúp chở thêm hàng trong mỗi chuyến.

Tương tự, giảm tổng khối lượng nhưng không xem xét phân bố tải trên các trục vẫn có thể chưa giải quyết được yêu cầu về tải trọng trục.

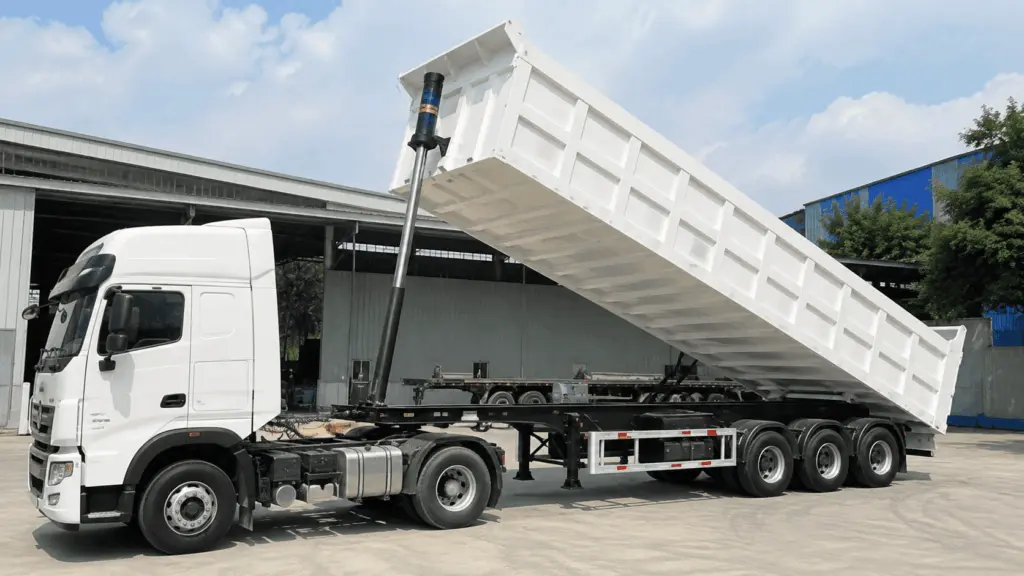

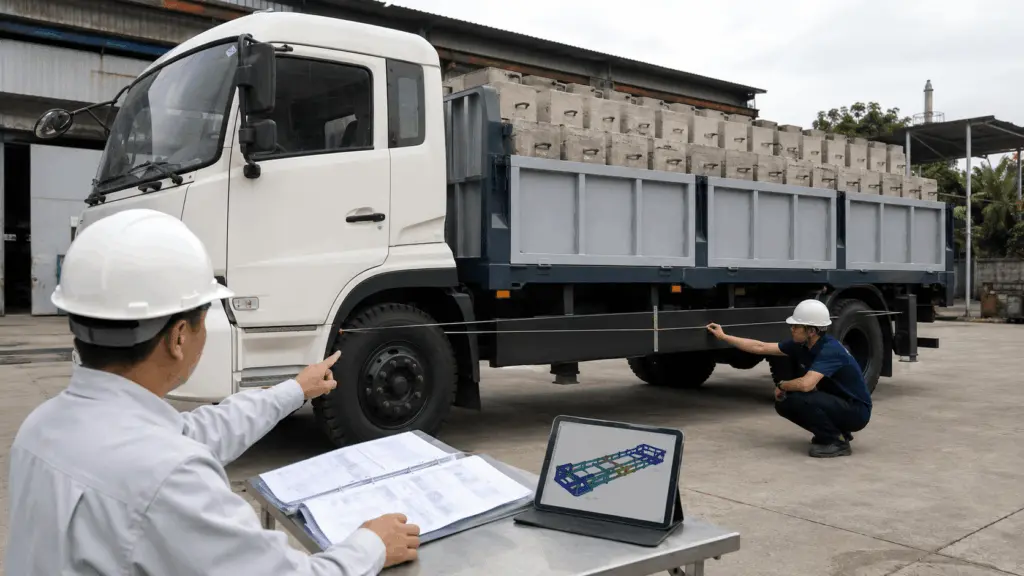

1.2. Cần xác định tự trọng thực tế trước khi tính phương án

Một chiếc xe đã thay thùng, sửa chữa hoặc gia cố nhiều lần có thể có tự trọng khác với cấu hình ban đầu.

Vì vậy, trước khi đánh giá khả năng giảm khối lượng, cần đối chiếu số liệu từ giấy tờ xe với tình trạng thực tế.

Đặc biệt, không nên chỉ xác định tổng tự trọng mà cần biết khối lượng đang phân bố tại những bộ phận nào.

Khi không thể cân riêng từng bộ phận, có thể tính khối lượng từ bản vẽ, kích thước và chiều dày thực tế.

Tuy nhiên, cần phân biệt hai loại dữ liệu:

CÂN: Khối lượng được xác định bằng cân thực tế.

TÍNH: Khối lượng được xác định từ kích thước, hình học và khối lượng riêng vật liệu.

Kết quả tính có thể chưa bao gồm đầy đủ mối hàn, bulông, sơn hoặc các chi tiết phụ.

Vì vậy, khi so sánh trước và sau khi thay đổi thiết kế, cần sử dụng cùng một phương pháp xác định khối lượng và phạm vi bộ phận được tính.

Điểm khởi đầu của bài toán giảm tự trọng là xác định khối lượng thực tế, sau đó mới đánh giá vị trí có khả năng giảm chiều dày hoặc thay đổi kết cấu.

Nội dung này được trình bày chi tiết tại Phần 1: Giảm tự trọng và tăng tải trọng.

2. Vì sao thép cường lực cao có thể giúp giảm chiều dày?

Khi thiết kế kết cấu chịu lực, độ dày không phải yếu tố duy nhất quyết định khả năng làm việc của vật liệu.

Một trong những thông số quan trọng là giới hạn chảy, thể hiện mức ứng suất tại đó vật liệu bắt đầu xuất hiện biến dạng dư.

Thép cường lực cao có giới hạn chảy cao hơn, nhờ đó có thể đáp ứng yêu cầu cường độ tại một số vị trí với tiết diện nhỏ hơn.

Tuy nhiên, để lựa chọn vật liệu phù hợp, cần phân biệt ba thông số cơ tính.

2.1. Giới hạn chảy cao hơn giúp tăng khả năng chịu ứng suất

Khi giảm chiều dày, tiết diện chịu lực của tấm thép thay đổi.

Nếu tải trọng và hình học còn lại không đổi, ứng suất trong tấm có thể tăng.

Sử dụng thép có giới hạn chảy cao hơn có thể giúp duy trì khả năng chịu ứng suất mà chưa xuất hiện biến dạng dư.

Đây là cơ sở vật liệu cho nhiều phương án giảm tự trọng.

Tuy nhiên, giới hạn chảy cao hơn không đồng nghĩa kết cấu sẽ tự động cứng hơn hoặc ít võng hơn.

Khả năng chống biến dạng còn phụ thuộc vào hình học, chiều dày, nhịp giữa các điểm đỡ và cách bố trí kết cấu.

2.2. Cấp thép cao hơn có thể làm giảm khả năng tạo hình

Khi lựa chọn thép cường lực cao, ngoài giới hạn chảy còn phải xem xét độ giãn dài và bán kính uốn.

Trong các cấp thép perform® được dẫn trong tài liệu kỹ thuật của thyssenkrupp, độ giãn dài có xu hướng giảm khi cấp giới hạn chảy tăng.

Các giá trị được tổng hợp từ tài liệu sản phẩm perform®. Dải số có thể gồm những điều kiện thử và cơ sở xác định độ giãn dài khác nhau; không sử dụng trực tiếp để so sánh hoặc nghiệm thu khi chưa thống nhất cơ sở thử.

Điều này cho thấy cấp thép có giới hạn chảy cao nhất chưa chắc là lựa chọn phù hợp nhất.

Nếu thiết kế cần uốn thành tiết diện sâu, tạo gân hoặc gấp tại bán kính nhỏ, khả năng tạo hình của vật liệu có thể trở thành yếu tố giới hạn.

2.3. Lựa chọn thép cần phù hợp với phương pháp chế tạo

Hai nhóm tiêu chuẩn được sử dụng trong hệ thống kiến thức gồm:

Khi lựa chọn, cần xác định yêu cầu kết cấu và phương pháp chế tạo trước, sau đó mới chọn cấp giới hạn chảy và mác thép cụ thể.

Một cấp thép đáp ứng yêu cầu chịu lực nhưng không thể tạo được hình tiết diện theo thiết kế vẫn chưa phải phương án phù hợp.

Nội dung này được trình bày chi tiết tại Phần 2: Nguyên lý giảm chiều dày kết cấu bằng thép cường lực cao.

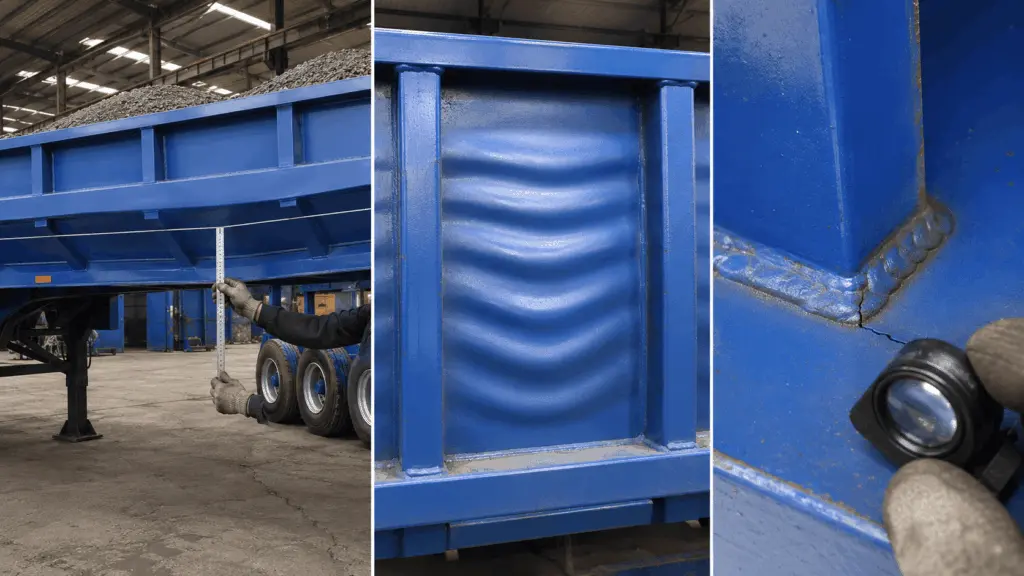

3. Ba giới hạn kỹ thuật thường gặp khi giảm chiều dày

Sử dụng thép cường lực cao có thể giúp giải quyết yêu cầu về cường độ, nhưng chưa đủ để xử lý toàn bộ những thay đổi về khả năng làm việc của kết cấu.

Ba vấn đề cần kiểm soát là độ võng, ổn định cục bộ và mỏi tại mối hàn.

3.1. Độ võng tăng khi chiều dày giảm

Một tấm thép có thể đáp ứng giới hạn về cường độ nhưng vẫn võng nhiều hơn mức thiết kế cho phép.

Cần phân biệt hai trạng thái:

Võng đàn hồi: Kết cấu biến dạng khi chịu tải và trở lại trạng thái ban đầu sau khi dỡ tải.

Biến dạng dư: Kết cấu không trở lại hình dạng ban đầu sau khi dỡ tải.

Việc kiểm tra nên được thực hiện trong cả hai trạng thái có tải và sau khi dỡ hàng.

Nếu chỉ đo khi xe đang chở đầy, rất khó xác định biến dạng quan sát được có còn nằm trong phạm vi đàn hồi hay không.

3.2. Ổn định cục bộ phụ thuộc nhiều vào hình học

Một tấm mỏng chịu nén có thể xuất hiện hiện tượng oằn trước khi vật liệu đạt tới giới hạn chảy.

Dấu hiệu thường gặp là bề mặt xuất hiện các gợn sóng, đặc biệt tại những vùng chịu nén giữa các gân.

Cần phân biệt oằn cục bộ với móp do va đập.

Oằn thường liên quan đến trạng thái ứng suất và hình học tấm. Trong khi đó, móp do va đập thường xuất hiện tại vị trí chịu tác động trực tiếp của vật thể hoặc hàng hóa.

Hai cơ chế này cần được đánh giá và xử lý theo những hướng khác nhau.

3.3. Mỏi tại mối hàn liên quan đến tải trọng lặp lại

Kết cấu xe thường xuyên chịu tải động trong quá trình vận hành.

Các vị trí như chân mối hàn, đầu mối hàn đứt quãng hoặc nơi gân gặp tấm có thể hình thành vùng tập trung ứng suất.

Khi tải trọng lặp lại nhiều lần, vết nứt mỏi có thể hình thành và phát triển.

Đặc biệt, khi giảm chiều dày làm thay đổi độ cứng và tần số riêng của kết cấu, trạng thái dao động cũng có thể thay đổi.

Nếu tần số riêng tiến gần dải kích thích trong quá trình vận hành, mức rung có thể tăng và ảnh hưởng đến tuổi thọ mỏi.

Vì vậy, giảm tự trọng phải được xem xét đồng thời với thiết kế mối hàn và điều kiện tải động.

Bạn có thể tìm hiểu phương pháp nhận biết và đo trực tiếp trên xe trong Phần 3: Ba giới hạn kỹ thuật khi giảm chiều dày – Độ võng, ổn định cục bộ và mỏi.

4. Giảm chiều dày 20% ảnh hưởng thế nào đến kết cấu?

Để thấy rõ vì sao không thể chỉ tăng cấp thép rồi giảm chiều dày, có thể xét một trường hợp tính toán đơn giản.

Giả sử một tấm phẳng chịu uốn giữa hai gân, giữ nguyên tải trọng, nhịp và các điều kiện tính toán, sau đó giảm chiều dày 20%.

Chiều dày mới bằng 80% chiều dày ban đầu.

Cơ sở tính: mô hình tấm phẳng chịu uốn theo chiều dày, giữ nguyên tải, nhịp và các điều kiện hình học, liên kết tương ứng. Đây là quan hệ cơ học trong trường hợp giả định, không phải tỷ lệ áp dụng cho mọi kết cấu thùng xe.

Bảng trên cho thấy ba thay đổi có mức độ ảnh hưởng khác nhau.

Thứ nhất, ứng suất tăng khoảng 56%. Có thể xem xét sử dụng thép có giới hạn chảy cao hơn để đáp ứng yêu cầu cường độ.

Thứ hai, độ võng gần gấp đôi. Tăng giới hạn chảy không trực tiếp làm tăng độ cứng đàn hồi của tấm thép khi hình học không thay đổi.

Thứ ba, khả năng chống oằn giảm đáng kể. Tấm có thể mất ổn định trước khi sử dụng hết khả năng chịu ứng suất của vật liệu.

Do đó, việc giảm chiều dày cần đi cùng tính toán lại kết cấu.

Giới hạn chảy cao hơn giúp mở rộng khả năng lựa chọn tiết diện. Hình học kết cấu quyết định phần lớn khả năng kiểm soát độ võng và ổn định.

5. Các phương án bù kết cấu khi giảm chiều dày

Sau khi xác định giới hạn kỹ thuật đang chi phối, bộ phận thiết kế có thể xem xét các phương án thay đổi hình học hoặc vật liệu.

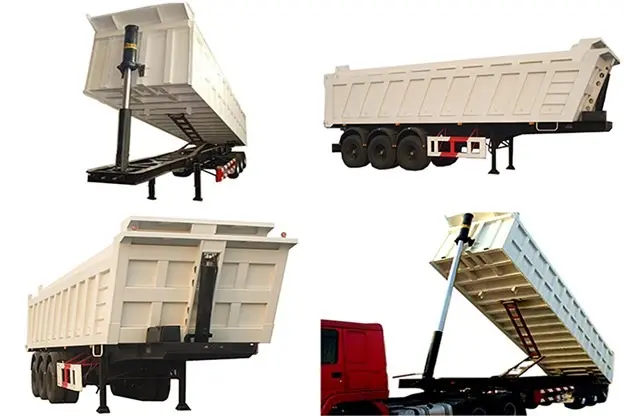

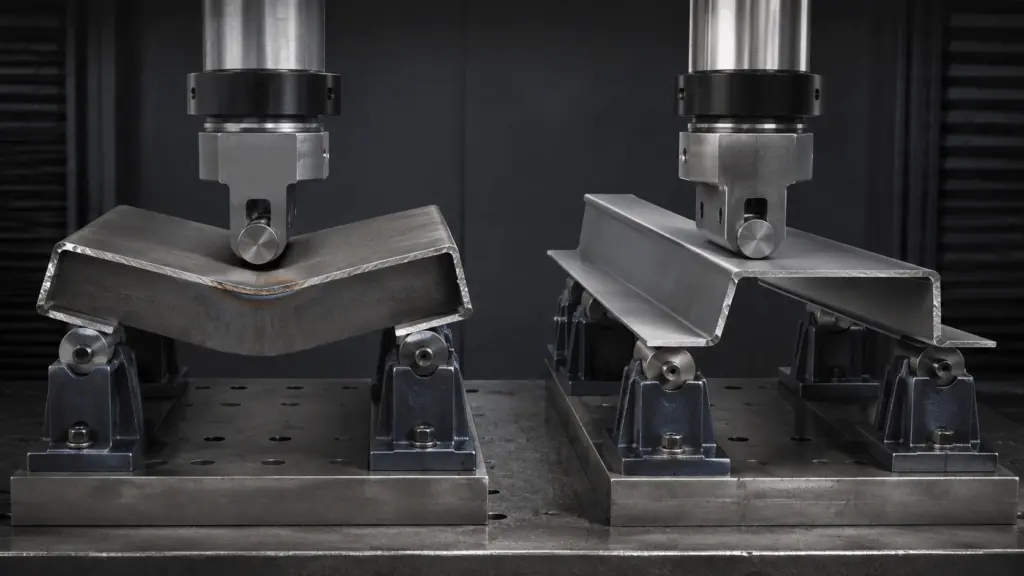

5.1. Thay đổi hình tiết diện

Thay vì sử dụng một tấm phẳng có nhiều gân hàn bổ sung, có thể xem xét tạo hình tiết diện chữ U hoặc những hình dạng phù hợp để tăng độ cứng hình học.

Phương án này có thể tăng khả năng chống võng mà không nhất thiết phải tăng số lượng mối hàn.

Khi giảm được các mối hàn tại vùng chịu tải động, kết cấu cũng có thể hạn chế một số vị trí tập trung ứng suất.

Tuy nhiên, mức cải thiện về mỏi vẫn cần được đánh giá theo chi tiết kết cấu và điều kiện tải thực tế.

5.2. Bổ sung gân

Gân giúp giảm khoảng cách làm việc tự do của tấm, qua đó có thể cải thiện độ võng và khả năng chống oằn.

Đổi lại, việc bổ sung gân làm tăng khối lượng và tạo thêm các vị trí hàn.

Nếu gân được bố trí tại vùng chịu tải động, thiết kế mối hàn cần được xem xét kỹ để tránh hình thành điểm tập trung ứng suất bất lợi.

5.3. Tăng chiều dày hoặc thay cấp thép

Tăng chiều dày có thể cải thiện khả năng làm việc của tấm nhưng làm giảm lợi ích về tự trọng.

Thay sang cấp thép cường lực cao hơn có thể hỗ trợ yêu cầu cường độ, nhưng không giải quyết trực tiếp toàn bộ các giới hạn về hình học.

Vì vậy, phương án phù hợp cần được lựa chọn theo vấn đề kỹ thuật đang chi phối, không chỉ theo mức độ giảm khối lượng mong muốn.

6. Khả năng uốn quyết định hình tiết diện có thể chế tạo

Thay đổi hình tiết diện là một phương án quan trọng khi giảm tự trọng. Tuy nhiên, khả năng áp dụng còn phụ thuộc vào bán kính uốn mà vật liệu và thiết bị gia công có thể đáp ứng.

Khi tăng cấp giới hạn chảy, yêu cầu bán kính uốn có thể thay đổi đáng kể.

6.1. Bán kính uốn thử nghiệm của thép cường lực cao

Dữ liệu thử uốn ngang 180° theo ISO 7438 trong tài liệu sản phẩm perform® cho thấy sự khác biệt giữa các cấp thép.

Các giá trị thuộc phép thử uốn theo điều kiện được công bố trong tài liệu nhà sản xuất, không được sử dụng trực tiếp như bán kính uốn khuyến cáo cho mọi điều kiện gia công.

Bảng cho thấy việc tăng cấp thép có thể đi kèm giới hạn lớn hơn về khả năng tạo hình.

Một cấp thép có giới hạn chảy cao nhưng cần bán kính uốn lớn có thể không phù hợp với thiết kế yêu cầu gân sâu hoặc tiết diện hẹp.

6.2. Phân biệt kết quả thử uốn với khuyến cáo gia công

Khi đưa vật liệu vào xưởng, cần sử dụng đúng hướng dẫn gia công của từng mác thép.

Ví dụ, tài liệu nguồn đưa ra các giá trị khuyến cáo sau:

Các giá trị là khuyến cáo gia công của nhà sản xuất trong điều kiện tương ứng. Nhóm XAR® được nêu cho hướng uốn vuông góc với hướng cán; khi uốn song song hướng cán, tài liệu nguồn yêu cầu tăng bán kính khoảng một lần chiều dày.

Hai bảng trên có mục đích sử dụng khác nhau.

Bảng thứ nhất thể hiện kết quả thử uốn theo phương pháp và điều kiện thử xác định. Bảng thứ hai là hướng dẫn phục vụ gia công thực tế.

Vì vậy, không nên lấy kết quả từ hai bảng để so sánh trực tiếp nếu chưa xác định sự tương thích về điều kiện thử, hướng uốn, chiều dày và mác vật liệu.

Một lưu ý khác là với các cấp perform® 650 và 700 được dẫn trong tài liệu, khi chiều dày trên 8 mm, giới hạn chảy tối thiểu giảm 20 MPa, tương ứng còn 630 MPa và 680 MPa.

Khi tính kết cấu, cần sử dụng mức bảo đảm đúng với dải chiều dày thực tế.

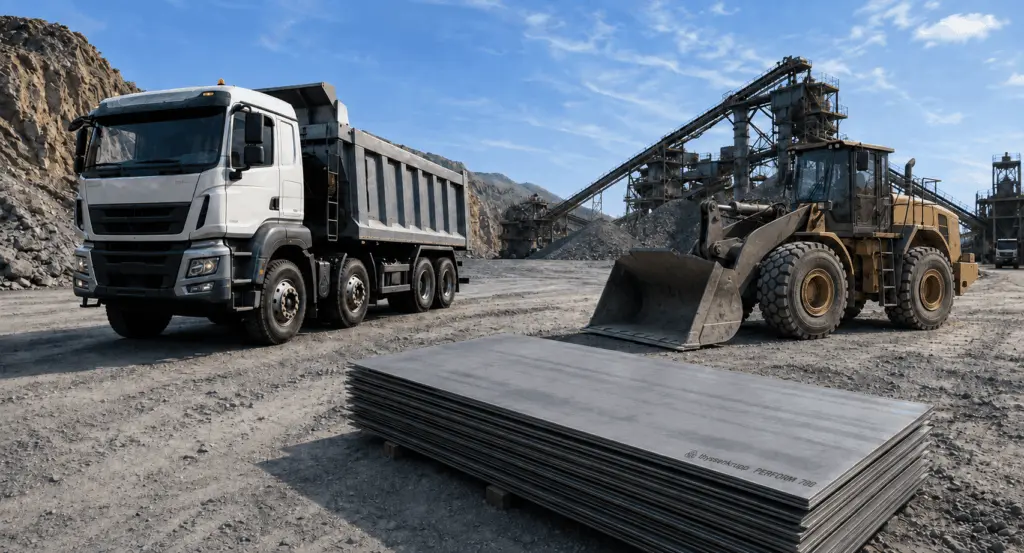

7. Phân vùng thép cường lực cao và thép chịu mài mòn trên thùng xe

Một thùng xe chuyên dụng có thể đồng thời chịu hai nhóm tác động:

• Mài mòn và va đập từ hàng hóa tại các bề mặt tiếp xúc.
• Tải trọng kết cấu và tải động tại dầm, khung hoặc những chi tiết chịu lực.

Hai nhóm tác động này cần được xem xét theo những yêu cầu vật liệu khác nhau.

Độ cứng cao không tự chứng minh một vật liệu phù hợp để sử dụng làm dầm hoặc khung chịu tải.

Tương tự, giới hạn chảy cao chưa đủ để xác định khả năng chống mài mòn tại bề mặt tiếp xúc với hàng.

Vì vậy, cần lựa chọn vật liệu dựa trên công năng thực tế của từng vị trí.

7.1. Phân vùng vật liệu theo loại hàng chở

Ranh giới giữa vùng chịu mài mòn và vùng chịu lực thay đổi theo đặc điểm hàng hóa.

Đây là định hướng phân vùng ban đầu, không phải cấu hình vật liệu bắt buộc cho mọi mẫu thùng.

Vị trí sử dụng thực tế cần được xác định từ loại hàng, điều kiện bốc dỡ, tải trọng và thiết kế kết cấu.

7.2. Vùng chuyển tiếp cần có yêu cầu kỹ thuật riêng

Khi thép chịu mài mòn và thép cường lực cao được sử dụng trên cùng một kết cấu, vị trí liên kết giữa hai nhóm cần được xem xét riêng.

Nguyên nhân là các vật liệu có thể có yêu cầu khác nhau về gia nhiệt trước khi hàn, nhiệt độ giữa các lớp hàn, vật liệu hàn và điều kiện chế tạo.

Vì vậy, bản vẽ cần thể hiện rõ vùng chuyển tiếp và hồ sơ kỹ thuật cần xác định quy trình hàn phù hợp với các vật liệu được liên kết.

Đặc biệt, với tấm lót chịu mài mòn hai thành phần, không nên mặc định lớp thép nền được nhà sản xuất bảo đảm cho ứng dụng chịu lực kết cấu.

Việc sử dụng thép chịu mài mòn ở bề mặt tiếp xúc với hàng và thép cường lực cao tại kết cấu chịu lực cần được xác định theo công năng, không chỉ dựa vào thông số độ cứng hoặc giới hạn chảy.

Bạn có thể tìm hiểu chi tiết tại Phần 4: Phân vùng sử dụng thép cường lực cao và thép chịu mài mòn trên thùng xe.

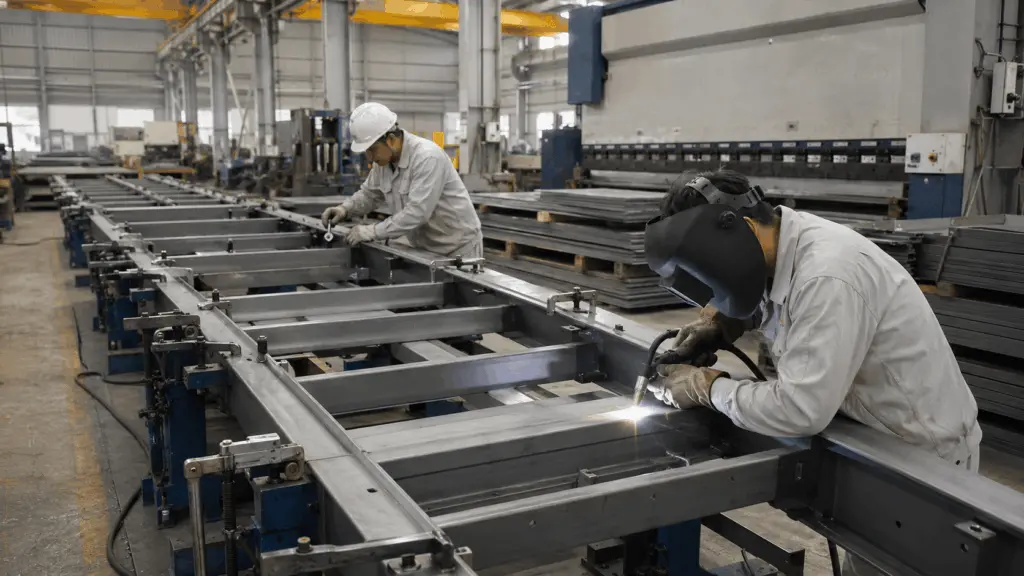

8. Hàn và gia công ảnh hưởng trực tiếp đến kết quả giảm tự trọng

Khi thay sang thép cường lực cao, xưởng không nên mặc định giữ nguyên toàn bộ phương pháp hàn và gia công đã sử dụng cho cấp thép trước đó.

Đặc biệt với kết cấu chịu tải động, mối hàn và vùng vật liệu chịu ảnh hưởng nhiệt có thể trở thành vị trí phát sinh hư hỏng nếu quy trình không phù hợp.

Các nội dung cần kiểm soát gồm:

EN 1011-2 được sử dụng làm tài liệu tham chiếu cho các vấn đề kỹ thuật khi hàn thép, trong đó có kiểm soát nguy cơ nứt và điều kiện nhiệt.

EN ISO 3834-2 liên quan đến yêu cầu chất lượng đối với quá trình hàn nóng chảy kim loại.

Một nguyên tắc quan trọng là vật liệu hàn và thiết kế liên kết phải đáp ứng yêu cầu chịu lực của toàn bộ kết cấu, không chỉ dựa vào cấp thép nền.

Với những vùng chịu tải động, cần xem xét việc sử dụng mối hàn liên tục, hình dạng chân mối hàn và số lượng mối hàn theo yêu cầu thiết kế.

Thêm nhiều gân có thể giúp giảm võng nhưng cũng làm tăng số lượng mối hàn. Ngược lại, thay đổi hình tiết diện có thể cải thiện độ cứng hình học mà không nhất thiết tăng tương ứng số mối hàn.

Đặc biệt, không sử dụng trực tiếp quy trình hàn của thép chịu mài mòn cho thép cường lực cao nếu chưa xác định sự phù hợp về vật liệu, liên kết và yêu cầu chịu tải.

Bạn có thể tìm hiểu thêm trong Phần 5: Hàn và gia công thép cường lực cao cho kết cấu xe.

9. Các trường hợp giảm khối lượng từ tài liệu thực tế

Không có một tỷ lệ giảm tự trọng có thể áp dụng chung cho mọi chiếc thùng xe.

Mức giảm phụ thuộc vào thiết kế ban đầu, chiều dày vật liệu, nhóm thép được lựa chọn và khả năng thay đổi hình tiết diện.

Dữ liệu tham chiếu gồm bốn trường hợp:

Những trường hợp trên cho thấy giảm khối lượng có thể đạt được thông qua thay đổi vật liệu và thiết kế.

Tuy nhiên, cần phân biệt ba vấn đề.

Thứ nhất, mỗi trường hợp có điểm xuất phát khác nhau. Một thiết kế đang sử dụng nhiều thép hơn nhu cầu thực tế có thể có khả năng giảm khối lượng lớn hơn so với kết cấu đã được tính toán và cải tiến trước đó.

Thứ hai, mức giảm không chỉ đến từ việc thay thép. Ở một số trường hợp, thay đổi hình tiết diện hoặc loại bỏ nẹp gia cố cũng góp phần giảm khối lượng.

Thứ ba, phạm vi khối lượng được công bố không hoàn toàn giống nhau. Có trường hợp tính trên thân thiết bị, có trường hợp tính trên bộ phận hoặc kết cấu thùng.

Do đó, các tỷ lệ 25–40% chỉ phản ánh kết quả của bốn trường hợp riêng biệt, không phải tỷ lệ giảm tự trọng được bảo đảm cho các thiết kế khác.

Khi đánh giá một mẫu thùng mới, cần xác định khối lượng hiện tại và tính toán lại phương án trên chính kết cấu đó.

10. Giảm chiều dày hoặc giữ nguyên để tăng tuổi thọ

Không phải mọi phương án thay vật liệu đều cần hướng tới giảm chiều dày.

Khi sử dụng vật liệu có đặc tính phù hợp hơn, đơn vị vận hành có thể lựa chọn hai hướng khác nhau.

Ví dụ, với thùng xe vận chuyển vật liệu sắc cạnh gây mài mòn mạnh, tuổi thọ bề mặt có thể là mục tiêu cần ưu tiên.

Trong khi đó, với xe thường xuyên chở hàng gần giới hạn khối lượng cho phép, giảm tự trọng có thể mang lại lợi ích vận hành trực tiếp hơn.

Do hai mục tiêu thiết kế này khác biệt rõ rệt, việc tối ưu tự trọng cần được cân nhắc riêng cho từng khu vực cụ thể trên thùng xe thay vì áp dụng đồng loạt. Dưới đây là bốn vị trí nên được rà soát khi đánh giá tự trọng:

Bốn vị trí trên là cơ sở định hướng khảo sát, không phải những vị trí được mặc định giảm chiều dày.

Khả năng giảm thực tế phải được xác định từ điều kiện chịu lực, tải trọng và tính toán kết cấu.

11. Quy trình triển khai giảm tự trọng kết cấu thùng xe

Từ các nguyên lý đã trình bày, quá trình triển khai có thể tổ chức theo sáu bước.

11.1. Bắt đầu từ khối lượng và điều kiện khai thác

Nếu chưa xác định được tự trọng hiện tại, nhà máy chưa có cơ sở tính mức giảm thực tế.

Tương tự, nếu xe thường xuyên đầy theo thể tích nhưng chưa đạt giới hạn khối lượng, cần xem xét lại mục tiêu kinh tế trước khi triển khai.

11.2. Kiểm tra các giới hạn kết cấu trước khi chọn cách giảm khối lượng

Cần xác định kết cấu đang chịu giới hạn về cường độ, độ võng, ổn định hay mỏi.

Nếu vấn đề chính là độ võng, việc tăng cấp thép đơn thuần có thể không mang lại kết quả mong muốn.

Nếu vấn đề nằm ở mỏi tại mối hàn, thêm gân hoặc tăng số lượng mối hàn cần được xem xét thận trọng.

11.3. Chứng minh kết quả bằng hồ sơ và số đo

Một kết cấu nhẹ hơn cần có bằng chứng cho thấy thiết kế vẫn đáp ứng yêu cầu chịu tải.

Hồ sơ nên có ba nhóm thông tin chính:

Ngoài hồ sơ kỹ thuật, có thể tổ chức đo độ võng thực tế trên xe bằng dây căng và thước.

Việc đo được thực hiện khi xe chở tải phù hợp và sau khi dỡ hàng để ghi nhận biến dạng.

Tuy nhiên, phép đo trực quan không thay thế tính toán độ võng cho phép.

Sau khi giao xe, việc theo dõi có thể được tổ chức tại thời điểm ban đầu, sau 6 tháng và sau 1 năm theo kế hoạch trong tài liệu nguồn. Các mốc này hỗ trợ đánh giá tình trạng sử dụng, không phải chu kỳ kiểm tra bắt buộc cho mọi loại xe.

Bạn có thể tìm hiểu thêm trong Phần 6: Chứng minh khả năng chịu tải của thùng xe bằng hồ sơ và kiểm tra thực tế.

12. Bảy bài viết chuyên sâu về giảm tự trọng kết cấu

Hệ thống kiến thức được triển khai theo trình tự từ xác định lợi ích kinh tế đến lựa chọn vật liệu, thiết kế, gia công và kiểm tra kết quả.

Phần 1: Giảm tự trọng và tăng tải trọng

Giảm khối lượng bản thân thùng xe có thể giúp tăng khả năng chở hàng trong giới hạn khối lượng cho phép, từ đó mang lại lợi ích kinh tế cho đơn vị vận hành.

Bài viết hướng dẫn xác định tự trọng thực tế, phân chia khối lượng theo từng bộ phận và đánh giá khả năng chở thêm hàng dựa trên số chuyến vận chuyển.

Đồng thời, nội dung làm rõ cách nhận diện những vị trí có khả năng đang sử dụng lượng thép lớn hơn nhu cầu và cách phân biệt số liệu cân thực tế với khối lượng tính từ bản vẽ.

Phần 2: Nguyên lý giảm chiều dày kết cấu bằng thép cường lực cao

Thép cường lực cao mở ra khả năng giảm chiều dày tại những vị trí phù hợp mà vẫn đáp ứng yêu cầu về cường độ.

Bài viết giải thích vai trò của giới hạn chảy, giới hạn bền và độ giãn dài, đồng thời hướng dẫn lựa chọn cấp thép theo yêu cầu chịu lực và phương pháp chế tạo.

Nội dung cũng làm rõ ảnh hưởng của bán kính uốn, hướng cán và mức công bố cơ tính đến khả năng sử dụng vật liệu trong thiết kế thực tế.

Phần 3: Ba giới hạn kỹ thuật khi giảm chiều dày – Độ võng, ổn định cục bộ và mỏi

Giảm chiều dày có thể làm tăng độ võng, giảm khả năng chống oằn và thay đổi trạng thái chịu tải động của kết cấu.

Bài viết đi sâu vào ba vấn đề kỹ thuật thường gặp, hướng dẫn phân biệt võng đàn hồi với biến dạng dư, oằn cục bộ với móp do va đập và nhận biết dấu hiệu nứt mỏi tại mối hàn.

Ngoài nguyên lý, nội dung còn trình bày phương pháp đo và ghi nhận dữ liệu trên xe đang vận hành.

Phần 4: Phân vùng sử dụng thép cường lực cao và thép chịu mài mòn trên thùng xe

Trên cùng một chiếc thùng xe, các vị trí có thể chịu những tác động rất khác nhau.

Sàn và thành tiếp xúc trực tiếp với hàng hóa cần được xem xét về khả năng chịu mài mòn, trong khi dầm, khung và những chi tiết chịu tải động cần đáp ứng yêu cầu về khả năng chịu lực kết cấu.

Bài viết phân biệt công năng của thép chịu mài mòn và thép cường lực cao, hướng dẫn xác định vùng sử dụng theo loại hàng chở và các yêu cầu cần kiểm soát tại vị trí chuyển tiếp giữa hai nhóm vật liệu.

Phần 5: Hàn và gia công thép cường lực cao cho kết cấu xe

Khi sử dụng thép cường lực cao, các yêu cầu về hàn, uốn và chế tạo cần được xem xét tương ứng với cấp thép và thiết kế kết cấu.

Bài viết trình bày những yếu tố cần kiểm soát như gia nhiệt trước khi hàn, nhiệt độ giữa các lớp hàn, vật liệu hàn, hướng uốn và cách bố trí mối hàn tại vùng chịu tải động.

Đồng thời, nội dung giải thích mối liên hệ giữa việc bổ sung gân, thay đổi hình tiết diện và nguy cơ mỏi tại các vị trí liên kết.

Phần 6: Chứng minh khả năng chịu tải của thùng xe bằng hồ sơ và kiểm tra thực tế

Một thùng xe nhẹ hơn cần có đủ bằng chứng để xác nhận khả năng chịu tải sau khi thay đổi thiết kế.

Bài viết hướng dẫn xây dựng bộ hồ sơ gồm bảng so sánh tự trọng, tính toán kết cấu, chứng từ vật liệu và kết quả kiểm tra thực tế.

Nội dung còn trình bày cách đo độ võng bằng dây căng và thước, phân biệt biến dạng đàn hồi với biến dạng dư và tổ chức theo dõi sau khi xe được đưa vào khai thác.

Phần 7: Lộ trình triển khai giảm tự trọng theo từng tình huống

Không phải mọi nhà sản xuất đều bắt đầu từ cùng một vấn đề.

Có xưởng đang sở hữu mẫu thùng cần giảm khối lượng, có xe đã phát sinh võng hoặc nứt mối hàn, trong khi một số đơn vị đang thiết kế mẫu thùng hoàn toàn mới.

Bài viết tổng hợp trình tự công việc phù hợp với từng tình huống, từ xác định khối lượng ban đầu, khảo sát kết cấu, phân vùng vật liệu đến tính toán và kiểm tra khả năng chế tạo.

13. Trách nhiệm của các bộ phận

Giảm tự trọng kết cấu cần sự phối hợp giữa đơn vị vận hành, bộ phận thiết kế, mua sắm và xưởng chế tạo.

Việc phân công cần được thống nhất trước khi triển khai phương án.

Đặc biệt, quyết định giảm chiều dày, thay hình tiết diện hoặc thay nhóm vật liệu phải dựa trên tính toán kết cấu, không chỉ dựa vào khả năng gia công hoặc vật liệu đang có sẵn tại xưởng.

14. Lưu ý khi áp dụng kiến thức

Một, các quan hệ giữa chiều dày, ứng suất, độ võng và khả năng chống oằn được trình bày theo mô hình cơ học xác định. Không sử dụng trực tiếp các tỷ lệ này để kết luận cho mọi thiết kế thùng xe nếu chưa kiểm tra điều kiện tính toán.

Hai, giới hạn chảy, độ giãn dài và bán kính uốn phải được đối chiếu với đúng mác thép, chiều dày, hướng cán và phiên bản tài liệu kỹ thuật. Cần phân biệt giá trị bảo đảm, trị số điển hình và giá trị quy đổi.

Ba, bán kính uốn trong kết quả thử theo ISO 7438 không đồng nghĩa với bán kính uốn khuyến cáo khi gia công. Khi thiết kế và chế tạo, cần sử dụng đúng hướng dẫn áp dụng cho vật liệu thực tế và kiểm tra khả năng tạo hình tại xưởng.

Bốn, thép cường lực cao và thép chịu mài mòn có những yêu cầu lựa chọn khác nhau. Khả năng sử dụng một vật liệu tại vị trí chịu lực phải được xác định từ thông số và phạm vi ứng dụng của sản phẩm, không chỉ dựa trên độ cứng hoặc giới hạn chảy.

Năm, các trường hợp giảm khối lượng được nêu trong bài là dữ liệu tham chiếu riêng biệt. Không sử dụng tỷ lệ giảm của một trường hợp để cam kết kết quả cho một mẫu thùng khác khi chưa khảo sát và tính toán.

Sáu, khả năng chở thêm hàng còn phụ thuộc giới hạn khối lượng toàn bộ, tải trọng trục, thể tích thùng và điều kiện khai thác. Giảm tự trọng có thể tăng khả năng chở hàng nhưng không làm tăng giới hạn tải trọng được phép của phương tiện. Mọi thay đổi thiết kế và khai thác cần tuân thủ yêu cầu áp dụng cho loại xe cụ thể.

Bảy, những gợi ý về vị trí có thể giảm thép, trình tự khảo sát và phương án thay đổi hình tiết diện là kinh nghiệm tổ chức công việc của Gia Anh, không phải yêu cầu áp dụng chung của một tiêu chuẩn thiết kế xe.

Tám, nội dung bài viết cung cấp nguyên lý và phương pháp đánh giá, không thay thế tính toán kết cấu. Mọi thay đổi về chiều dày, gân, tiết diện hoặc vật liệu chịu lực cần được kiểm tra theo tiêu chuẩn áp dụng cho loại xe cụ thể và được người có thẩm quyền xác nhận.

Tóm lại, Giảm tự trọng hiệu quả bắt đầu từ việc xác định chính xác khối lượng và điều kiện làm việc của từng bộ phận. Thép cường lực cao mở ra khả năng giảm chiều dày, nhưng hình học kết cấu, khả năng gia công và chất lượng mối hàn mới quyết định phương án đó có đáp ứng được yêu cầu chịu tải trong thực tế hay không.
