Ứng dụng thép Hardox trong khai thác mỏ và hệ thống vận chuyển vật liệu

Từ gầu xúc, thùng xe ben đến phễu cấp liệu, máy nghiền và máng chute, nhiều thiết bị khai thác mỏ liên tục tiếp xúc với đất đá, quặng có tính mài mòn. Thép Hardox được sử dụng để chế tạo các chi tiết chịu mài mòn, nhưng mỗi vị trí cần xem xét độ cứng, độ dẻo dai và yêu cầu kết cấu khác nhau. Hiểu rõ đặc điểm từng hạng mục giúp doanh nghiệp lựa chọn thép chống mài mòn phù hợp, chủ động gia công chi tiết và lập kế hoạch bảo trì.

1. Thép Hardox được ứng dụng ở đâu trong dây chuyền khai thác mỏ?

HARDOX là dòng thép chịu mài mòn do SSAB sản xuất, được sử dụng trong các thiết bị khai thác mỏ lộ thiên, mỏ hầm lò và hệ thống xử lý vật liệu rời. Tùy điều kiện làm việc, thép có thể đảm nhiệm vai trò kết cấu chịu lực, tấm lót bảo vệ hoặc chi tiết thay thế.

Theo SSAB, các ứng dụng trải dài từ khâu khai thác, vận tải đến cấp liệu, nghiền sàng và chuyển liệu. Tuy nhiên, không phải mọi thiết bị trong cùng dây chuyền đều cần một mác HARDOX giống nhau.

Bảng này giúp nhà máy xác định nhóm vật liệu cần tìm hiểu trước khi đặt mua. Để lựa chọn phù hợp hơn, cần xem xét những gì xảy ra tại từng công đoạn.

2. Từ gầu xúc đến máng chute: Mỗi vị trí cần một cách bảo vệ khác nhau

2.1 Gầu xúc và thùng xe ben: Vừa chịu mài mòn, vừa phải đáp ứng tải trọng

Gầu xúc thường xuyên tiếp xúc với đất đá trong quá trình đào, xúc và bốc xếp. Bên cạnh mài mòn do vật liệu trượt trên bề mặt, một số vị trí còn chịu va đập và tải trọng đáng kể.

Theo SSAB, HARDOX 450 và HARDOX 500 Tuf có thể được sử dụng cho những kết cấu gầu xúc phù hợp. Trong khi đó, các tấm bảo vệ và chi tiết tiếp xúc trực tiếp với vật liệu có thể cần mác khác tùy mức độ mài mòn.

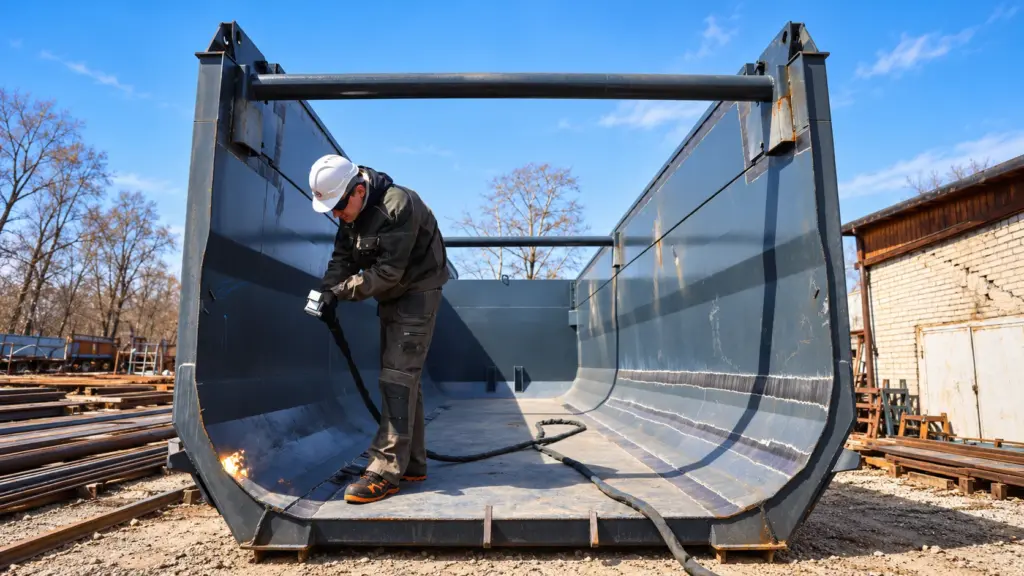

Với thùng xe ben khai thác mỏ, yêu cầu còn liên quan đến khối lượng bản thân của kết cấu. HARDOX 500 Tuf được SSAB giới thiệu cho những thiết kế cần kết hợp chống mài mòn, độ dẻo dai và khả năng chịu lực.

Tuy nhiên, không thể giảm chiều dày thép chỉ vì chuyển sang một mác có cơ tính cao hơn. Phương án mới phải được kiểm tra về tải trọng, biến dạng, độ cứng vững và các yêu cầu thiết kế liên quan.

Đối với doanh nghiệp khai thác mỏ, giá trị nằm ở việc chọn đúng vật liệu cho từng bộ phận của gầu hoặc thùng xe. Nhờ đó, các yêu cầu chống mài mòn và kết cấu có thể được đánh giá đồng thời ngay từ giai đoạn chế tạo.

2.2 Phễu tiếp nhận và thiết bị cấp liệu: Chú ý vị trí mòn tập trung

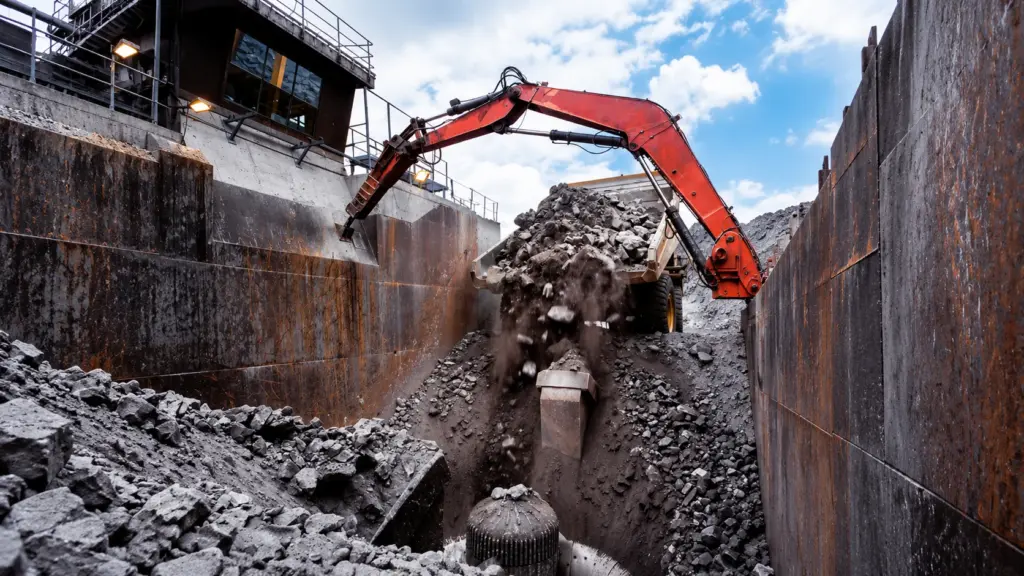

Sau khi được vận chuyển, đất đá và quặng thường được đưa vào phễu tiếp nhận hoặc thiết bị cấp liệu. Đây là những khu vực có thể chịu tác động của vật liệu rơi, trượt và thay đổi hướng chuyển động.

Tại phễu, vùng tiếp nhận liệu có thể chịu va đập khác với khu vực vật liệu trượt dọc thành. Vì vậy, không nên mặc nhiên sử dụng cùng một cấu hình tấm lót cho toàn bộ bề mặt.

SSAB giới thiệu HARDOX 500, 500 Tuf, 550 và 600 cho những ứng dụng bảo vệ phễu và thiết bị cấp liệu trong các điều kiện phù hợp. Việc lựa chọn cần xét mức độ mài mòn, tải trọng tác động và yêu cầu lắp đặt.

Với nhà máy, câu hỏi quan trọng là vùng nào đang mòn nhanh nhất và vì sao vùng đó hư hỏng trước những vị trí khác? Khi xác định được nguyên nhân, doanh nghiệp có cơ sở lựa chọn vật liệu và phạm vi thay thế.

2.3 Máy nghiền và sàng: Không chỉ xem xét độ cứng của thép

Trong quá trình nghiền, đá và quặng có thể tạo ra tác động kết hợp giữa mài mòn trượt và va đập. Mức độ tác động phụ thuộc vào loại vật liệu, kích thước hạt, cấu tạo máy và vị trí chi tiết.

Theo SSAB, các dòng HARDOX có độ cứng cao như 550 và 600 được sử dụng trong những ứng dụng chịu mài mòn nặng của thiết bị nghiền. Tuy nhiên, lựa chọn cụ thể vẫn phụ thuộc vào chức năng và thiết kế từng bộ phận.

Đối với hệ thống sàng, các thanh và chi tiết bảo vệ cũng có thể phải làm việc trong điều kiện mài mòn liên tục. Những bộ phận này cần được đánh giá cùng yêu cầu chịu lực, kích thước lắp đặt và khả năng thay thế.

Vì vậy, tăng độ cứng không phải câu trả lời duy nhất khi một chi tiết bị mòn nhanh. Doanh nghiệp cần kiểm tra liệu hư hỏng đang xuất phát từ mài mòn, va đập, biến dạng hay nhiều yếu tố kết hợp.

2.4 Máng chute và điểm chuyển tiếp băng tải: Ưu tiên kiểm tra hướng dòng liệu

Ở những nơi vật liệu thay đổi hướng hoặc chuyển từ thiết bị này sang thiết bị khác, máng chute thường chịu mài mòn tập trung. Đặc biệt, vị trí dòng liệu va vào thành có thể hư hỏng nhanh hơn các bề mặt lân cận.

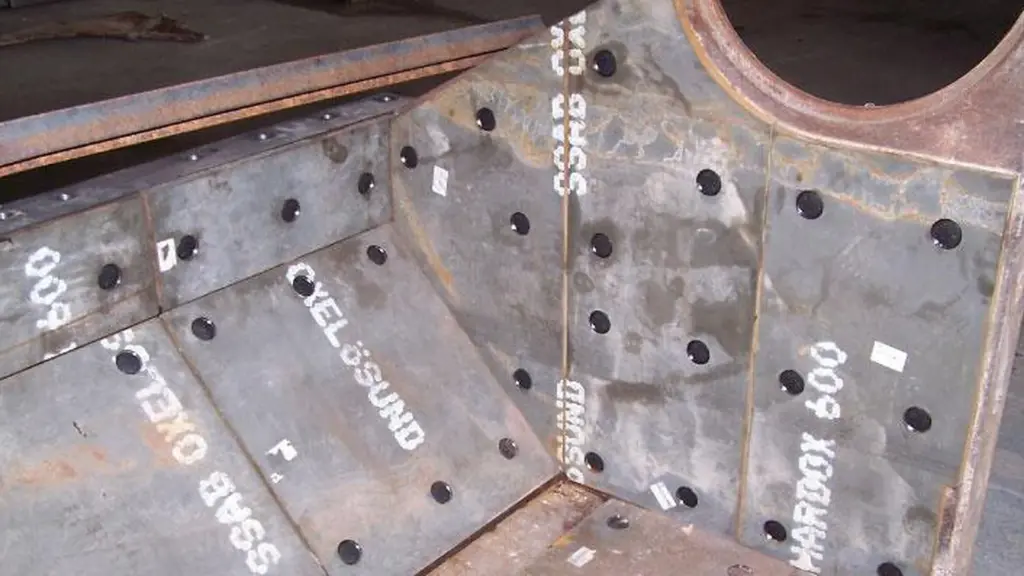

Theo tài liệu SSAB, HARDOX 500 Tuf, 550 và 600 là những mác có thể được xem xét cho tấm lót máng chuyển liệu. Tuy nhiên, cần xác định đặc tính dòng liệu và mức va đập trước khi chọn cấu hình.

Đối với hệ thống băng tải, ứng dụng HARDOX thường liên quan đến các chi tiết thép bảo vệ và những vị trí chuyển tiếp. Không nên hiểu rằng thép HARDOX được sử dụng thay thế trực tiếp dây băng tải.

Một điểm cần chú ý là hình dạng máng và cách bố trí tấm lót cũng ảnh hưởng đến điều kiện tiếp xúc. Nếu dòng liệu tiếp tục tập trung tại một vị trí, thay mác thép có thể chưa giải quyết đầy đủ nguyên nhân hư hỏng.

Do đó, nhà máy nên đánh giá hướng dòng liệu, vị trí mòn và điều kiện lắp đặt trước khi đặt gia công tấm lót mới.

3. Chọn thép chống mài mòn cho mỏ: Vì sao không nên chỉ dựa vào HBW?

Độ cứng HBW là thông số quan trọng khi đánh giá thép chống mài mòn. Tuy nhiên, khả năng làm việc của một chi tiết còn phụ thuộc vào độ dẻo dai, chiều dày, tải trọng và cơ chế tác động thực tế.

Đối với các thiết bị khai thác mỏ, ba điều kiện cần được phân biệt rõ.

• Khi mài mòn trượt chiếm ưu thế: Những tấm lót thường xuyên tiếp xúc với dòng hạt có thể cần xem xét khả năng chống mài mòn cao. Tuy nhiên, mức độ phù hợp phải được đánh giá theo vật liệu vận chuyển và điều kiện tiếp xúc.
• Khi va đập xuất hiện thường xuyên: Cần xem xét độ dẻo dai cùng độ cứng, nhất là với những chi tiết có vai trò kết cấu. Đây là một trong những điều kiện khiến HARDOX 500 Tuf đáng được đánh giá.
• Khi mài mòn kết hợp ăn mòn: Môi trường ẩm hoặc có tác nhân hóa học có thể tạo thêm cơ chế suy giảm vật liệu. Nếu ăn mòn có vai trò đáng kể, HARDOX HiAce là một dòng chuyên biệt có thể đưa vào quá trình lựa chọn.

SSAB phát triển HARDOX HiAce cho những môi trường đồng thời có tác động mài mòn và ăn mòn. Tuy nhiên, không nên mặc nhiên lựa chọn sản phẩm này chỉ vì thiết bị đang vận chuyển quặng hoặc làm việc ngoài trời.

Với nhà máy, lựa chọn đúng vật liệu phải bắt đầu từ cơ chế hư hỏng của chi tiết. Khi xác định được điều kiện làm việc, việc so sánh độ cứng và đặc tính của các mác thép mới thực sự có ý nghĩa.

4. Hiệu quả sử dụng Hardox cần được đánh giá bằng chi phí trong một chu kỳ vận hành

Khi so sánh vật liệu thay thế, bộ phận mua hàng thường nhìn vào đơn giá thép và chi phí gia công. Tuy nhiên, với thiết bị khai thác mỏ, quyết định đầu tư còn liên quan đến số lần thay thế và thời gian dừng máy.

Theo SSAB, những dòng thép HARDOX phù hợp có thể giúp kéo dài khoảng thời gian giữa các lần thay thế trong điều kiện mài mòn tương ứng. Tuy nhiên, mức cải thiện thực tế cần được đánh giá theo từng thiết bị.

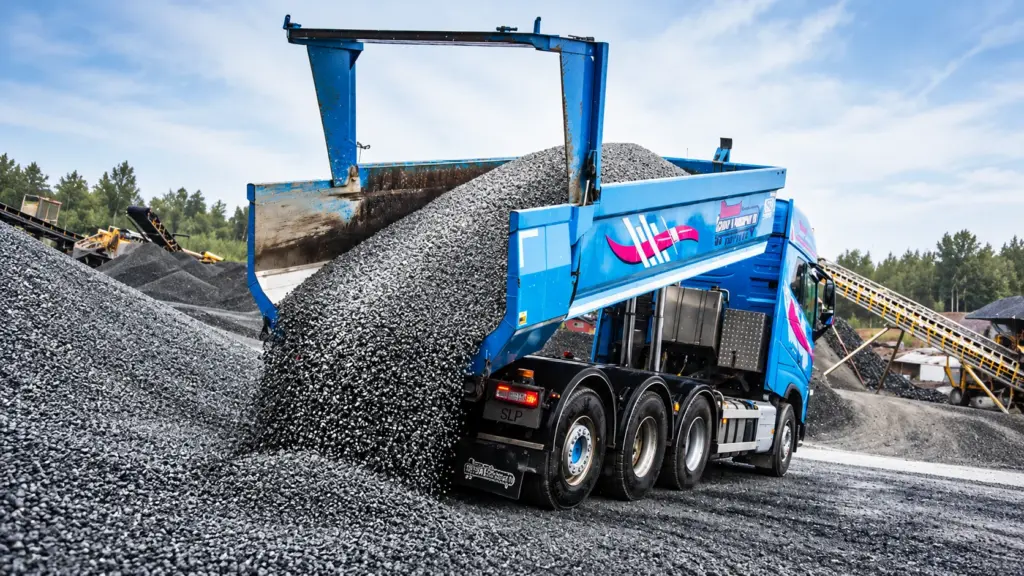

Một trường hợp được SSAB công bố tại Rådmansö Schakt & Transport AB, Thụy Điển là thùng xe vận chuyển đá nghiền sử dụng HARDOX 500 Tuf.

Sau hơn một năm vận hành, phần đáy thùng dày 6 mm được đo bằng thiết bị siêu âm và ghi nhận mức hao mòn khoảng 5% tại vị trí kiểm tra. Đây là dữ liệu từ một ứng dụng thực tế được SSAB công bố, không phải kết quả chung cho mọi thùng xe khai thác mỏ.

Tham khảo thêm case study HARDOX 500 Tuf tại Rådmansö để tìm hiểu bối cảnh ứng dụng và kết quả đo được công bố.

Đối với doanh nghiệp, ví dụ này cho thấy việc đánh giá vật liệu cần gắn với điều kiện vận hành cụ thể. Kết quả của một dự án không nên được sử dụng làm cam kết tuổi thọ cho thiết bị khác.

Khi lập dự toán, nhà máy nên xem xét chi phí vật liệu, gia công, thay thế và thời gian bảo trì trong cùng một chu kỳ. Phương án có đơn giá mua cao hơn vẫn có thể đáng cân nhắc nếu dữ liệu chứng minh được lợi ích trong quá trình sử dụng.

5. Trước kỳ bảo trì, nhà máy cần cung cấp những dữ liệu gì để lựa chọn vật liệu?

Nếu tấm lót máng chute, phễu hoặc chi tiết cấp liệu thường xuyên hư hỏng, việc tiếp tục thay bằng cùng quy cách cũ cần được xem xét. Đặc biệt, nhà máy nên ghi nhận những thay đổi về dòng liệu và tình trạng thiết bị.

Những thông tin cần thiết gồm:

Với những vị trí chưa có bản vẽ cập nhật, hình ảnh hiện trạng và kích thước đã ghi nhận là dữ liệu đầu vào hữu ích. Khi cần, doanh nghiệp có thể xem xét khảo sát bổ sung trước khi chốt cấu hình vật liệu.

Tấm lót phễu, máng chute hoặc thiết bị cấp liệu đang mòn trước kỳ bảo trì?

Hãy gửi hình ảnh vị trí mòn, thông tin vật liệu vận chuyển và bản vẽ hiện có cho GAC. Những dữ liệu này giúp GAC trao đổi về yêu cầu vật liệu, gia công và phương án bảo vệ phù hợp với điều kiện vận hành.

6. GAC – Kết nối lựa chọn thép Hardox với giải pháp bảo vệ thiết bị thực tế

Tại những dây chuyền khai thác và vận chuyển vật liệu, việc lựa chọn thép cần đi cùng hiểu biết về thiết bị. Đây cũng là hướng tiếp cận của GAC trong lĩnh vực vật liệu và giải pháp bảo vệ thiết bị công nghiệp.

Hoạt động từ năm 2010, GAC kết hợp năng lực tư vấn lựa chọn vật liệu, thiết kế, gia công và triển khai theo phạm vi từng dự án. Đối với thép HARDOX, Gia Anh được SSAB công bố là Trung tâm Hardox® Wearparts tại Hà Nội.

Thông tin từ SSAB ghi nhận năng lực gia công thép chịu mài mòn và các dịch vụ kỹ thuật liên quan của Gia Anh. Đây là căn cứ để khách hàng xem xét năng lực của GAC khi tìm đối tác cung ứng hoặc chế tạo chi tiết bảo vệ thiết bị.

6.1 GAC 3D Map: Chọn vật liệu dựa trên điều kiện mài mòn thực tế

Thông qua cách tiếp cận GAC 3D Map, việc lựa chọn vật liệu được kết nối với ba nhóm công việc.

• Diagnose – Chẩn đoán: Ghi nhận loại liệu, vị trí mòn, điều kiện vận hành và hiện trạng chi tiết.
• Determine – Xác định yêu cầu: Làm rõ cơ chế hư hỏng, yêu cầu chống mài mòn, va đập và những giới hạn ứng dụng.
• Design and Deliver – Thiết kế và triển khai: Xem xét mác thép, cấu hình bảo vệ, gia công và lắp đặt theo phạm vi đã thống nhất.

Đối với hệ thống vận chuyển vật liệu, cách tiếp cận này giúp nhà máy đánh giá từng vị trí thay vì mặc nhiên chọn một mác thép cho toàn tuyến. Đó cũng là cơ sở để xác định chi tiết nào cần thay thế và phạm vi công việc cần thực hiện.

6.2 Phối hợp vật liệu và gia công qua một đầu mối

Khi nhà máy cần thay tấm lót trước kỳ bảo trì, quy cách thép và bản vẽ chi tiết phải được thống nhất cùng tiến độ. Nếu vật liệu đã chọn nhưng phương án gia công chưa phù hợp, việc triển khai có thể phát sinh điều chỉnh.

GAC có năng lực kết nối các công việc từ lựa chọn vật liệu đến gia công và lắp đặt theo từng hạng mục. Nhờ đó, khách hàng có thể trao đổi về yêu cầu vật liệu và phạm vi chế tạo trong cùng quá trình phối hợp.

Với những thiết bị cần đánh giá hiện trạng trước khi thay thế, doanh nghiệp có thể tham khảo dịch vụ khảo sát và thiết kế giải pháp vật liệu của GAC. Khi cần xem xét những vật liệu khác ngoài thép HARDOX, có thể tìm hiểu thêm các giải pháp bảo vệ thiết bị công nghiệp của GAC.

6.3 Nền tảng chuyên môn từ các đối tác vật liệu quốc tế

GAC có quan hệ hợp tác với SSAB, thyssenkrupp và Kalenborn trong lĩnh vực vật liệu công nghiệp. Những tài liệu về đặc tính vật liệu, khuyến nghị gia công và kinh nghiệm ứng dụng là cơ sở tham khảo khi đánh giá các phương án.

Đặc biệt, việc được SSAB công bố trong mạng lưới Hardox® Wearparts giúp khách hàng có thêm căn cứ độc lập để tìm hiểu năng lực gia công HARDOX của Gia Anh. Tuy nhiên, lựa chọn cuối cùng vẫn cần được đối chiếu với thiết bị và điều kiện thực tế.

7. Trao đổi phương án thép chống mài mòn cho thiết bị khai thác mỏ với GAC

Khi gầu xúc, phễu cấp liệu, máy nghiền hoặc máng chute có dấu hiệu mòn nhanh, doanh nghiệp nên xem xét nguyên nhân trước khi đặt vật liệu thay thế. Việc lựa chọn đúng mác thép cùng cấu hình bảo vệ giúp nhà máy có cơ sở lập kế hoạch gia công và bảo trì.

Gửi hình ảnh hiện trạng, loại vật liệu vận chuyển, bản vẽ và lịch bảo trì dự kiến để GAC xem xét yêu cầu kỹ thuật. Phạm vi cung ứng, gia công và triển khai cụ thể sẽ được trao đổi theo từng hạng mục.

LIÊN HỆ GAC ĐỂ TRAO ĐỔI GIẢI PHÁP CHỐNG MÀI MÒN

8. Giải đáp nhanh

8.1 Thép Hardox 450 có phù hợp với thiết bị khai thác mỏ không?

HARDOX 450 được sử dụng trong nhiều ứng dụng khai thác mỏ, bao gồm một số chi tiết gầu xúc và kết cấu bảo vệ. Tuy nhiên, cần đánh giá yêu cầu chịu mài mòn, va đập và kết cấu trước khi lựa chọn.

8.2 Có nên sử dụng Hardox 500 Tuf cho toàn bộ hệ thống vận chuyển vật liệu?

Không nên mặc nhiên áp dụng cùng một mác thép cho mọi vị trí. HARDOX 500 Tuf phù hợp để xem xét trong những ứng dụng có yêu cầu chống mài mòn cao kết hợp độ dẻo dai, nhưng các vùng khác có thể cần cấu hình riêng.

8.3 Hardox HiAce có phù hợp với hoạt động khai thác khoáng sản không?

Có thể xem xét khi thiết bị chịu mài mòn kết hợp môi trường có tính ăn mòn. Tuy nhiên, doanh nghiệp cần kiểm tra đặc tính khoáng sản, độ ẩm và điều kiện hóa học thay vì lựa chọn chỉ dựa trên tên ngành.
