Tại Nhà máy Luyện cốc, Hòa Phát Dung Quất, cốc sau khi luyện và dập khô được đưa qua hệ thống máng dẫn vào nhà sàng để phân loại. Hạt dưới 10 mm được đưa vào silo, trong khi phần cốc trên 10 mm tiếp tục được chuyển sang Nhà máy Luyện gang phục vụ lò cao.

Tấm lưới sàng làm việc với công suất khoảng 260 tấn/giờ và thời gian vận hành 20–24 giờ/ngày. Cốc có kích thước 10–80 mm, nhiệt độ khoảng 70°C và rơi xuống từ cao độ khoảng 5 m. Vì vậy, bề mặt sàng phải chịu đồng thời mài mòn, va đập mạnh và dao động liên tục trong quá trình làm việc.

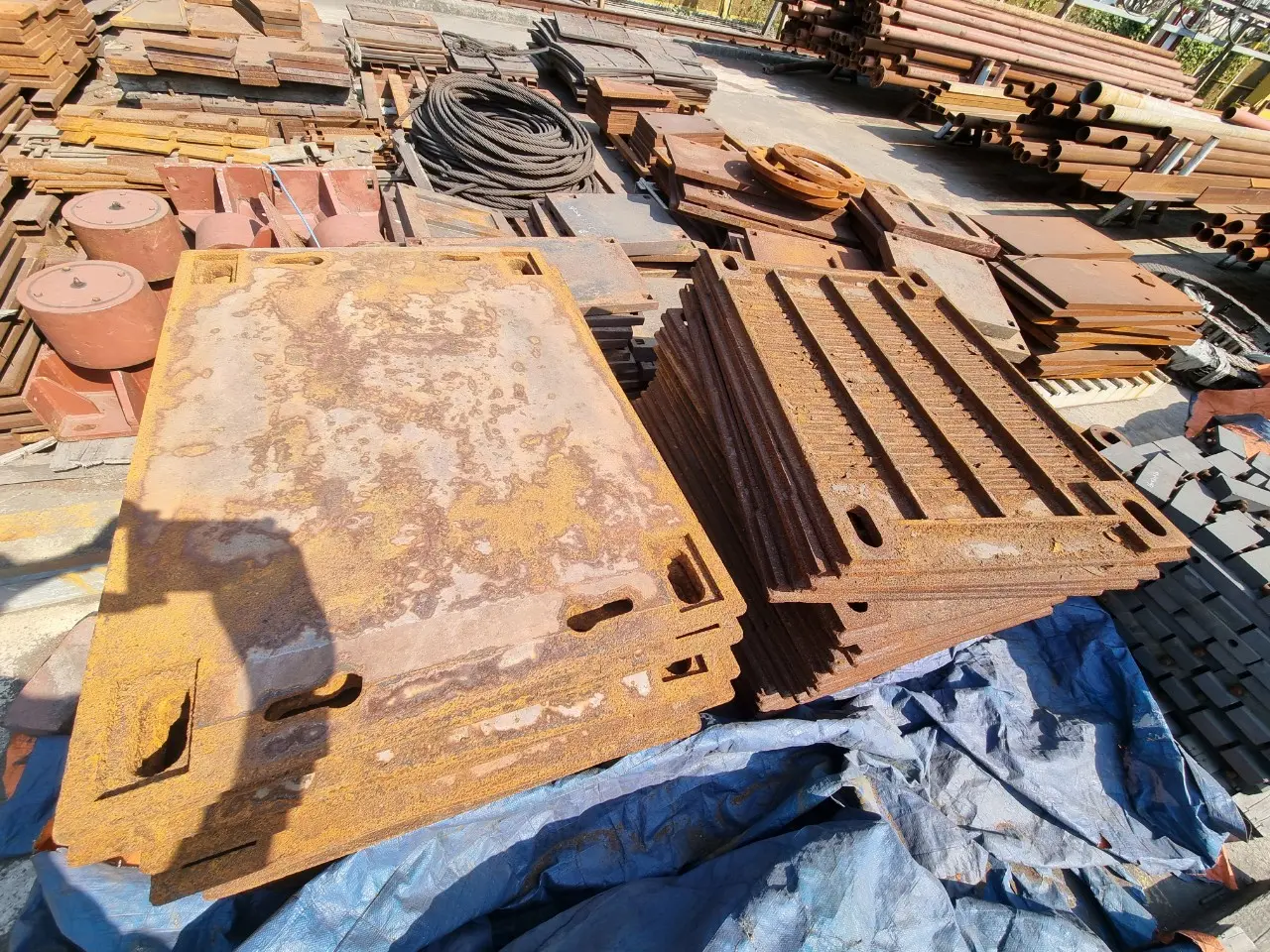

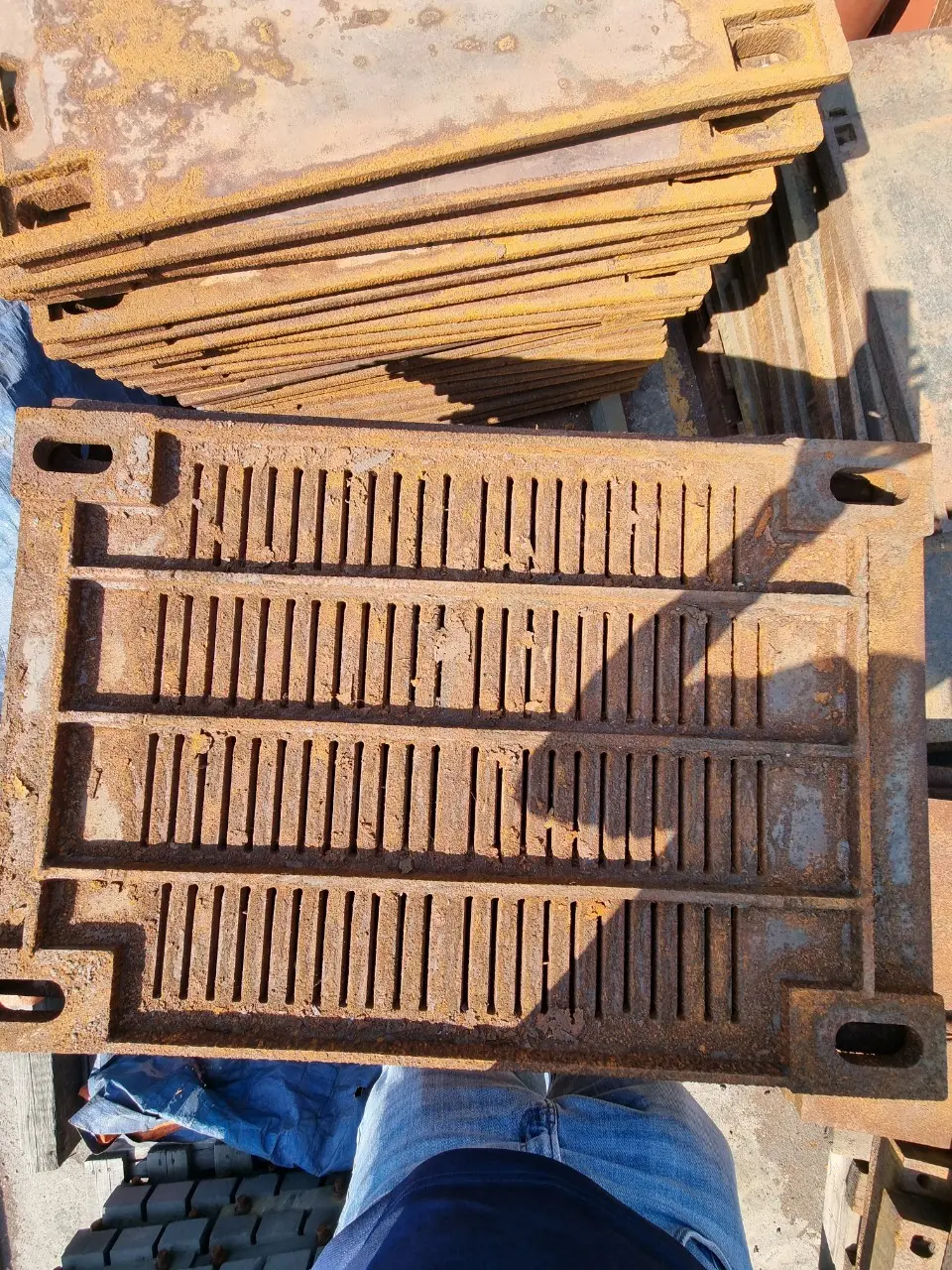

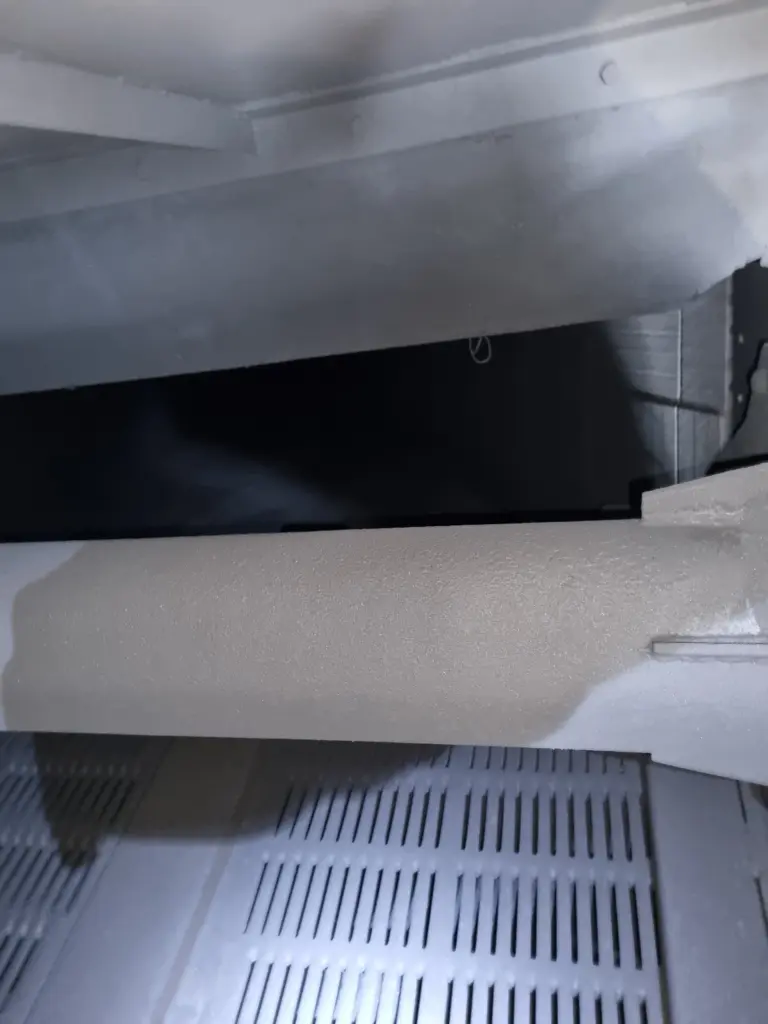

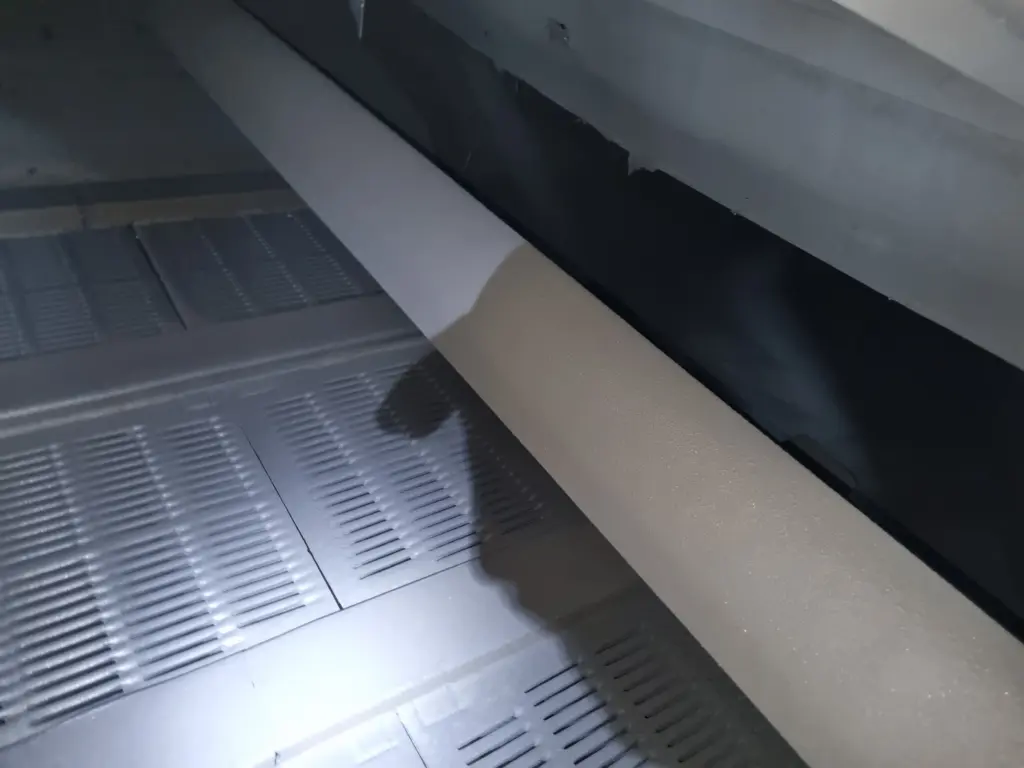

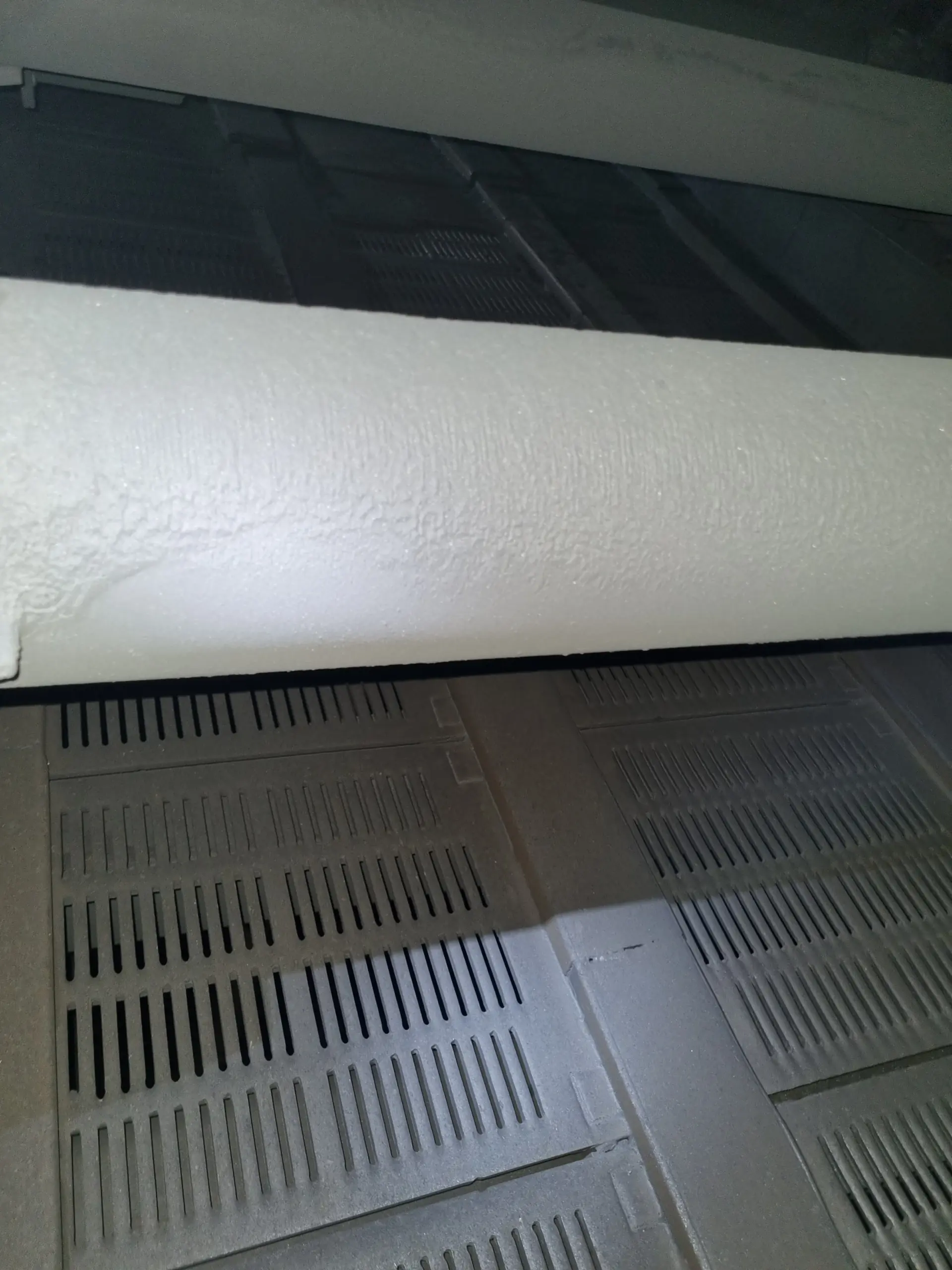

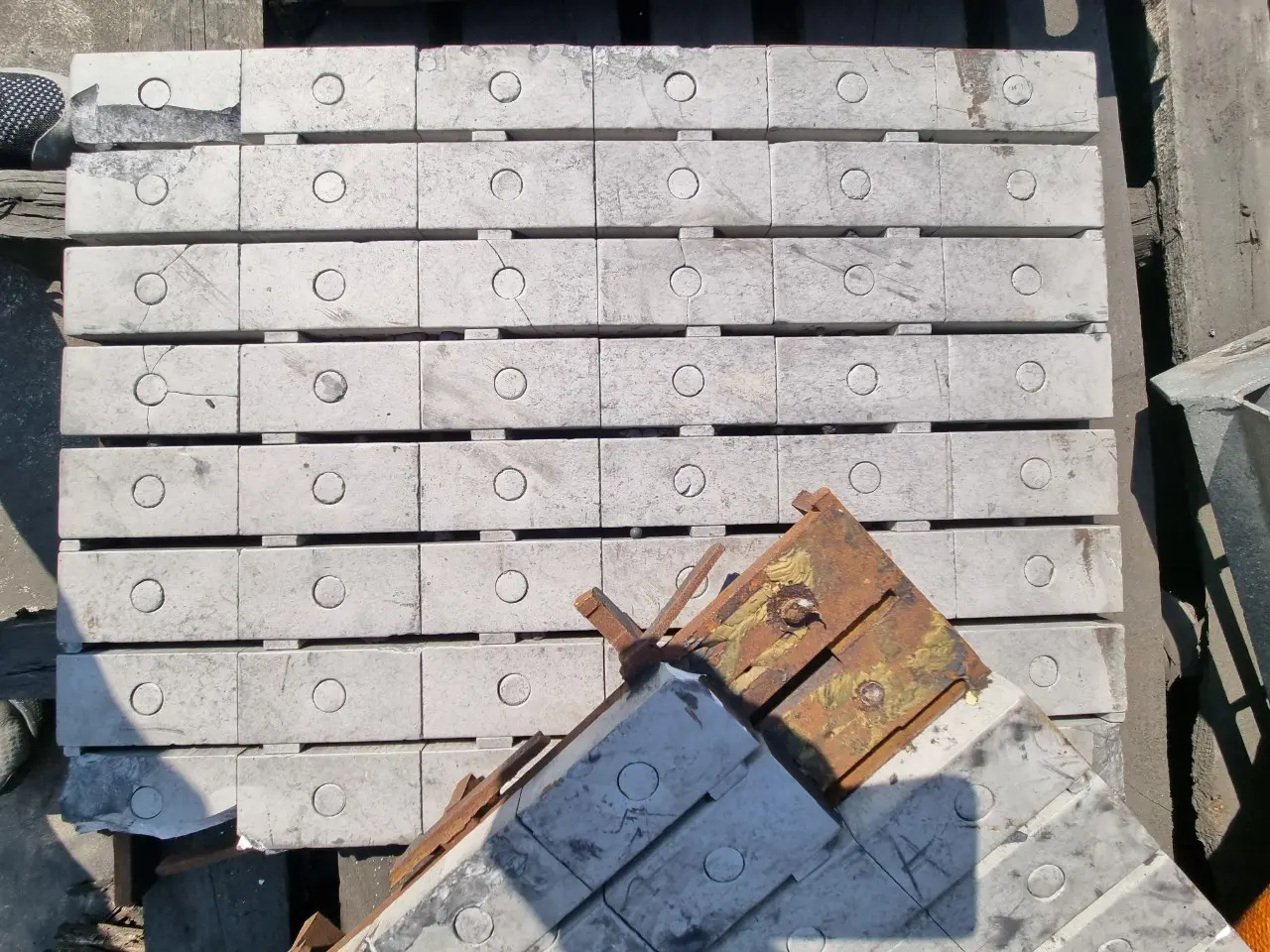

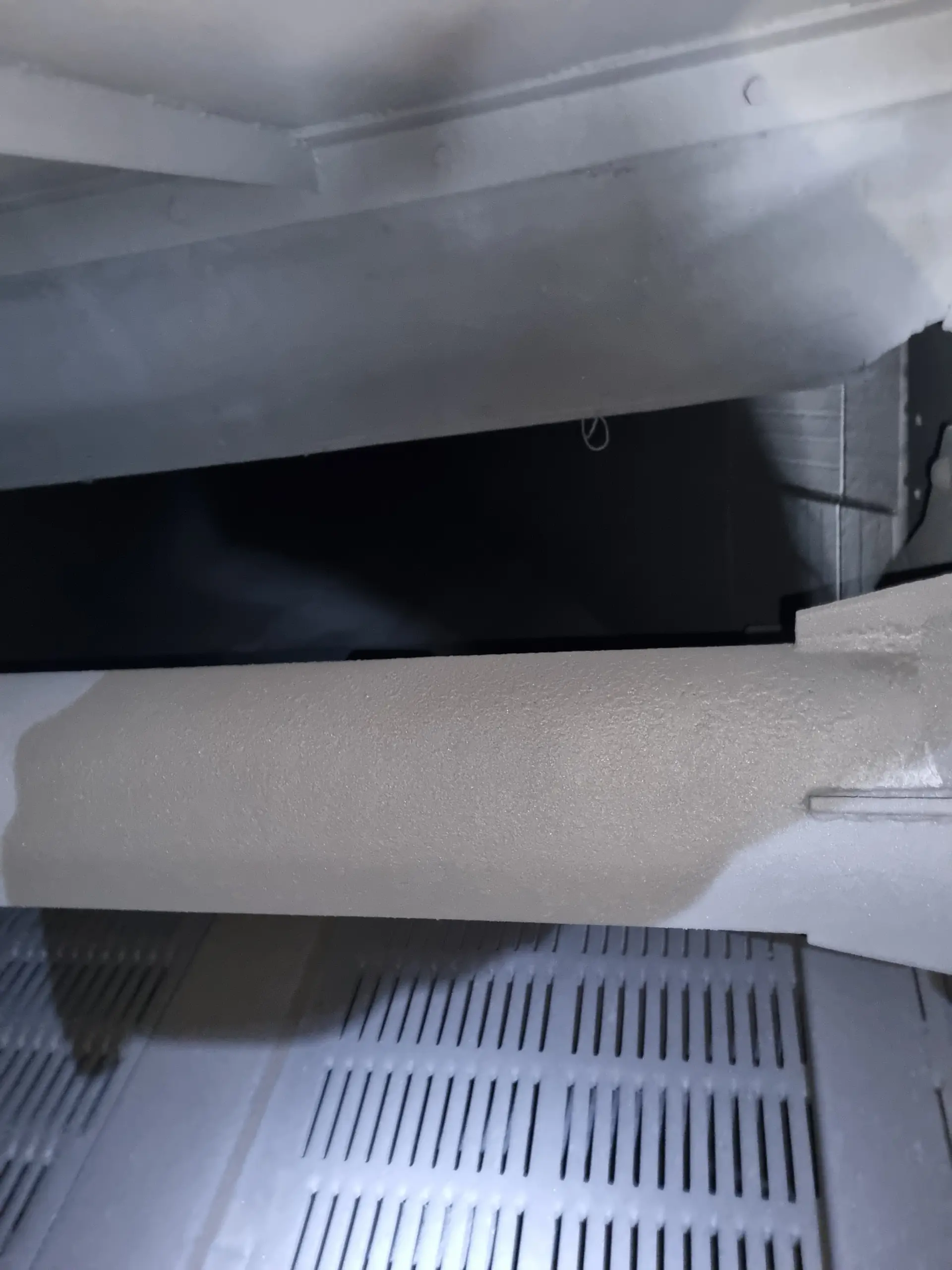

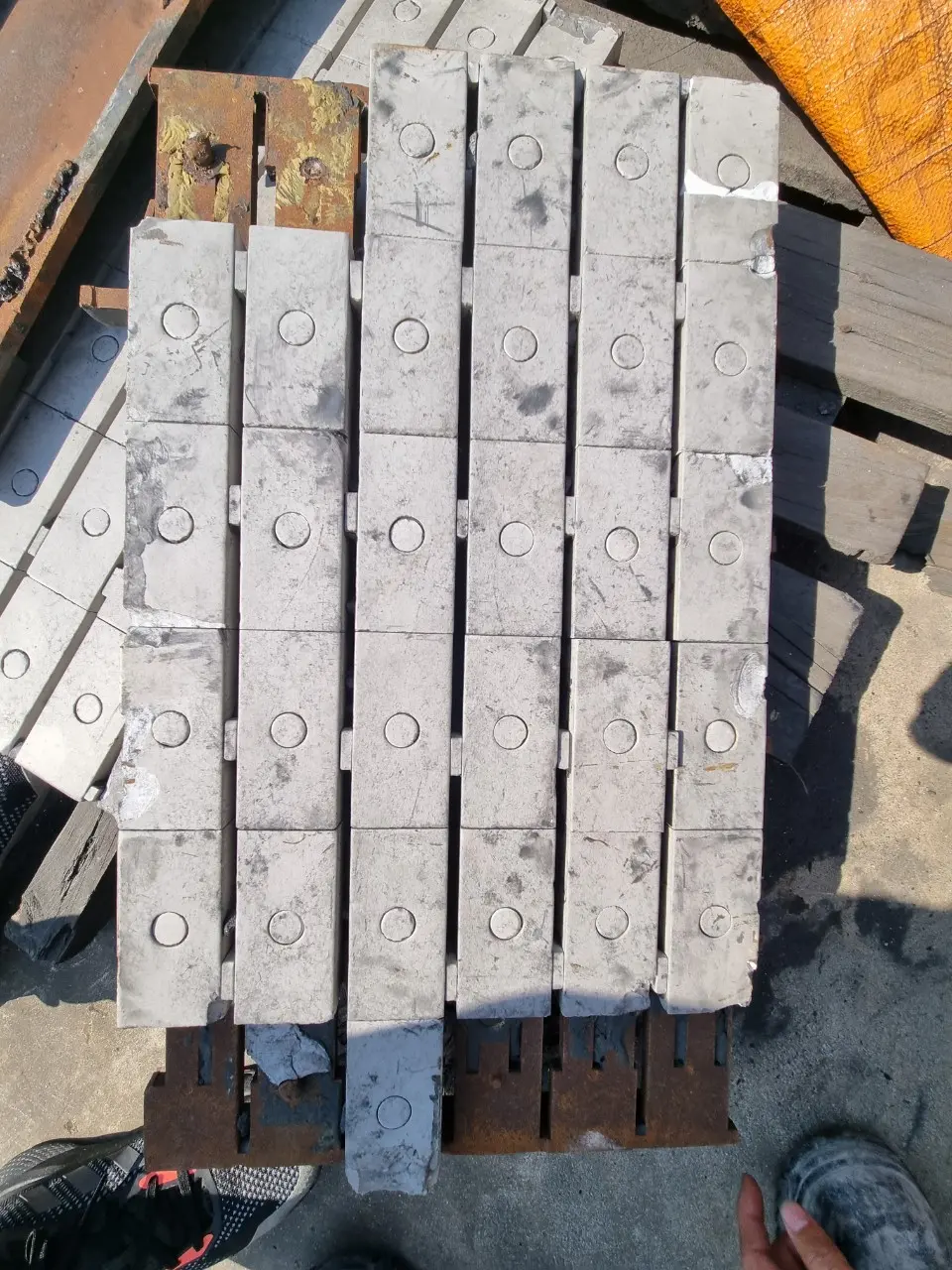

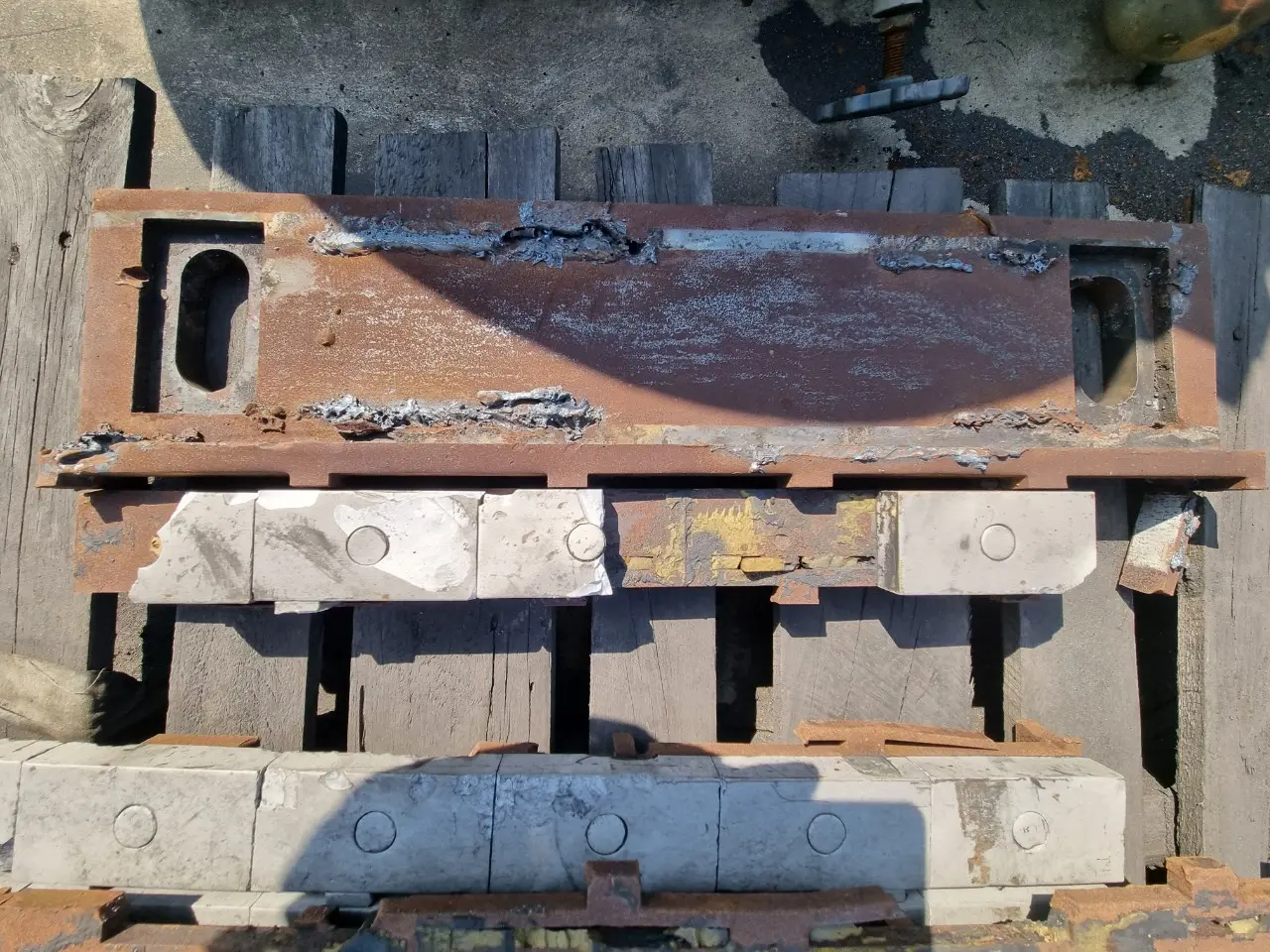

Qua khảo sát các tấm đã tháo ra sau khoảng 6 tháng vận hành, GAC ghi nhận lớp ceramic xuất hiện tình trạng nứt, vỡ và bong khỏi khung lưới. Từ hiện trạng này, GAC đề xuất thay đổi cấu hình theo từng vùng làm việc: Kalmetall W100 cho bề mặt tiếp xúc trực tiếp với cốc, Hardox 500 TUF cho các chi tiết hộp che bu lông và SS400 cho kết cấu phía dưới không trực tiếp tiếp xúc với liệu.
