Tại Nhà máy Thiêu kết vê viên, Hòa Phát Dung Quất, phễu tận thu liệu 14, 15 làm việc trực tiếp với quặng thành phẩm cỡ hạt 10–20 mm, nhiệt độ dưới 100°C và lưu lượng khoảng 1–2 tấn/giờ. Quặng rơi từ đáy xe ghi xuống phễu khiến bề mặt thiết bị liên tục chịu tác động của mài mòn và va đập.

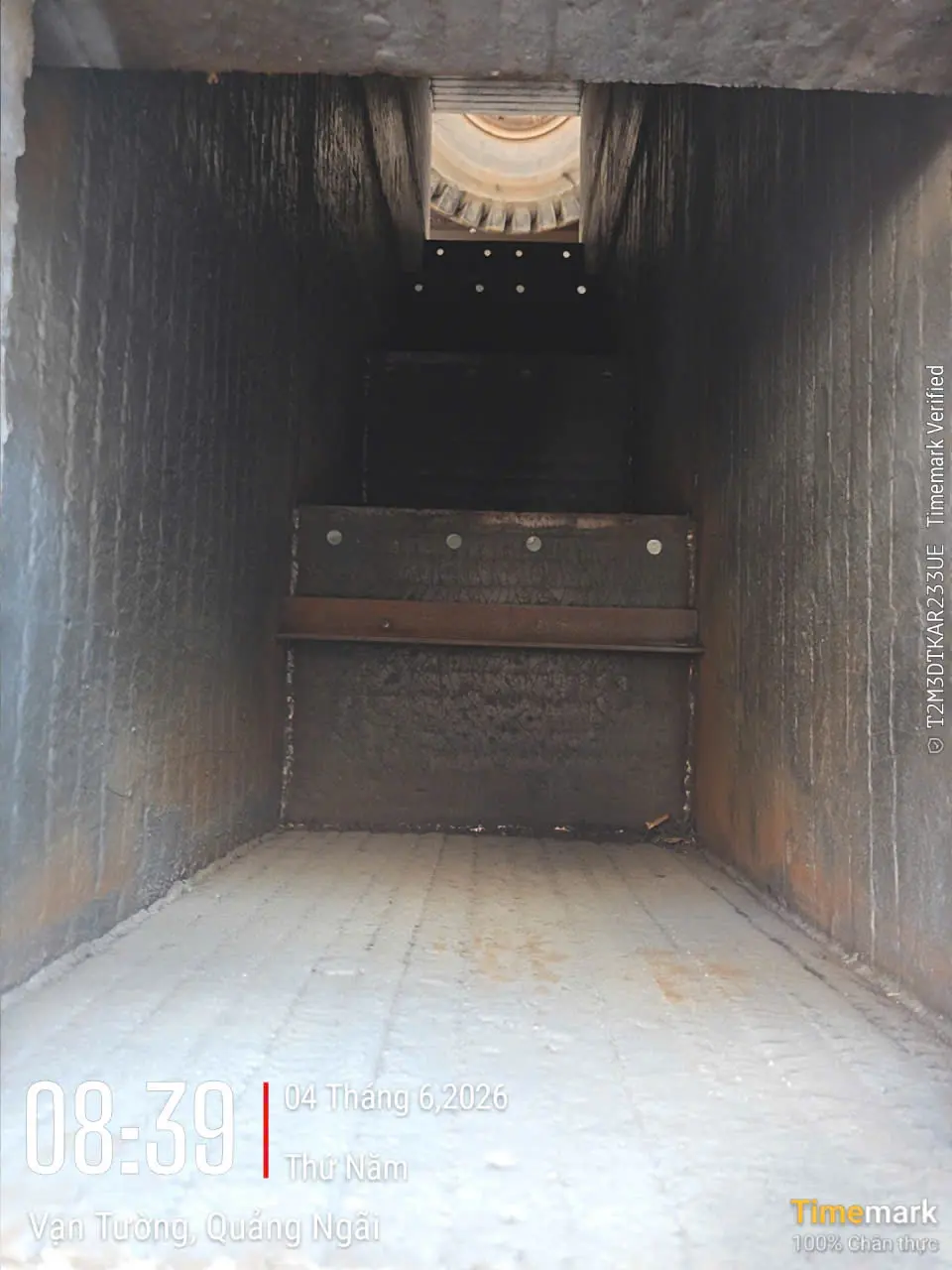

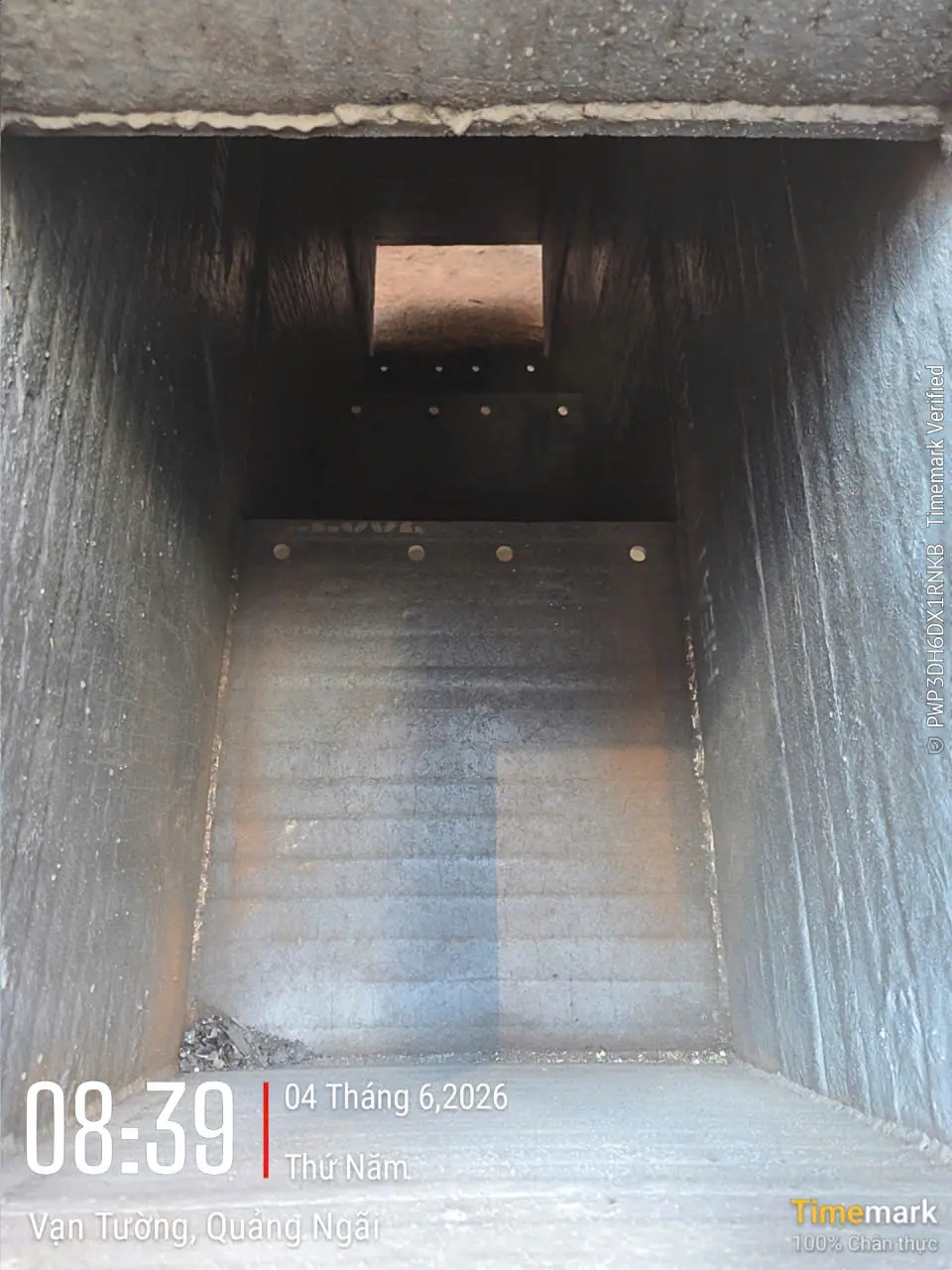

Phễu hiện trạng sử dụng một lớp thép chủ NM500, không có tấm lót chống mài mòn bên trong. Khi xảy ra bục, thủng, phương án xử lý chủ yếu là hàn bổ sung thép phía ngoài hoặc thêm gờ lưu liệu bên trong. Nhiều vị trí đã phải hàn vá, trong khi thời gian dừng máy ngắn khiến việc sửa chữa triệt để gặp khó khăn.

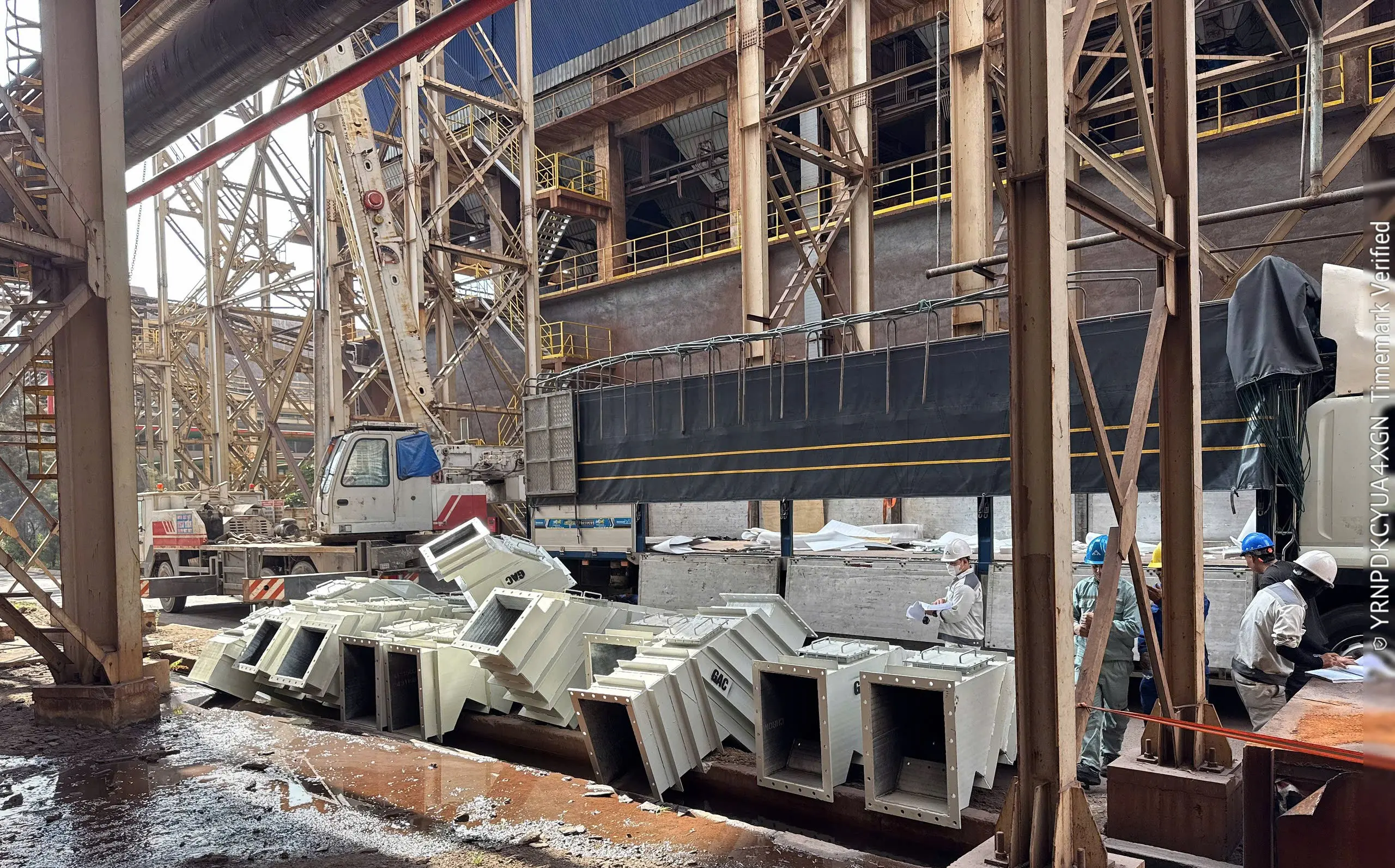

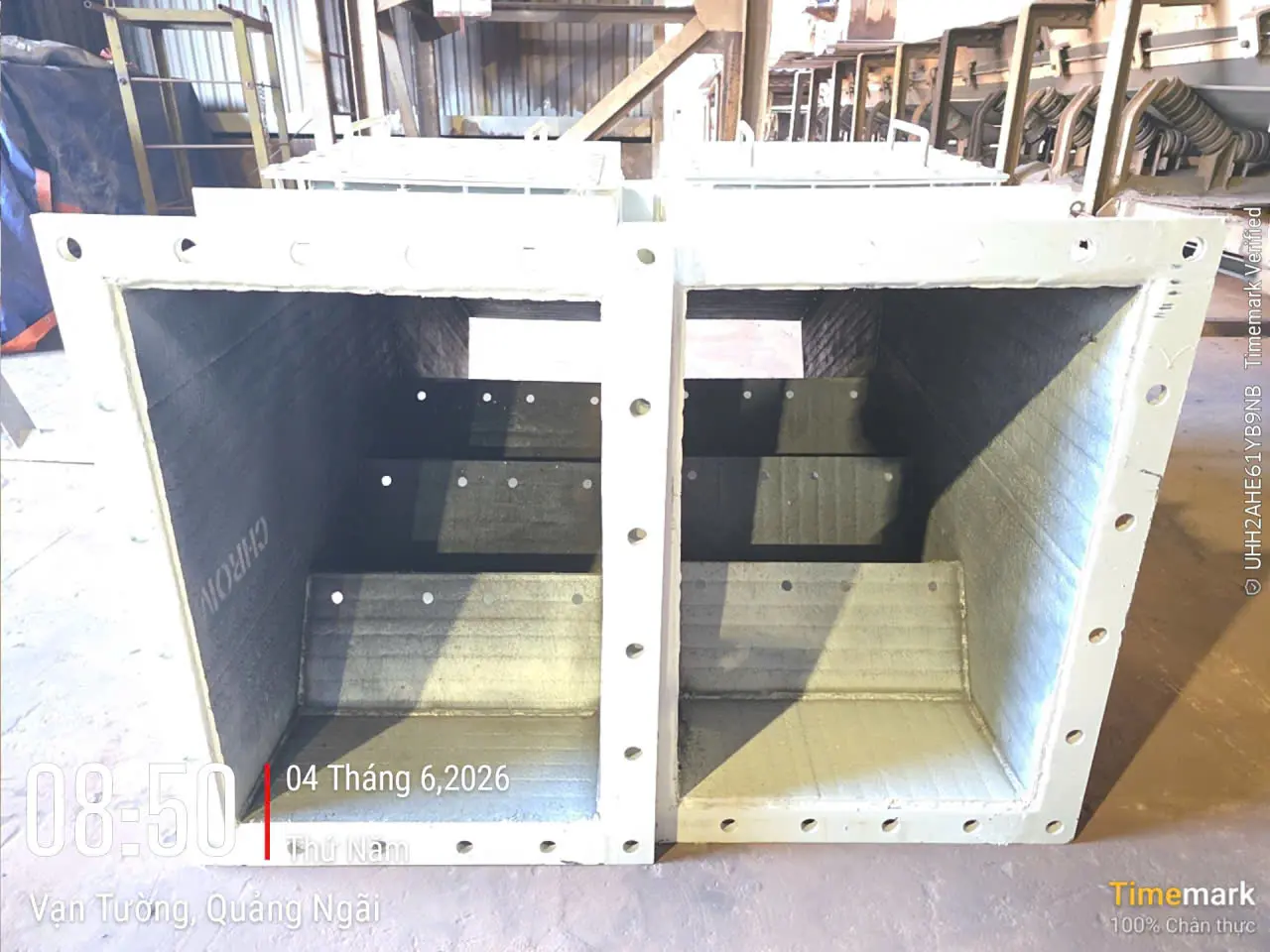

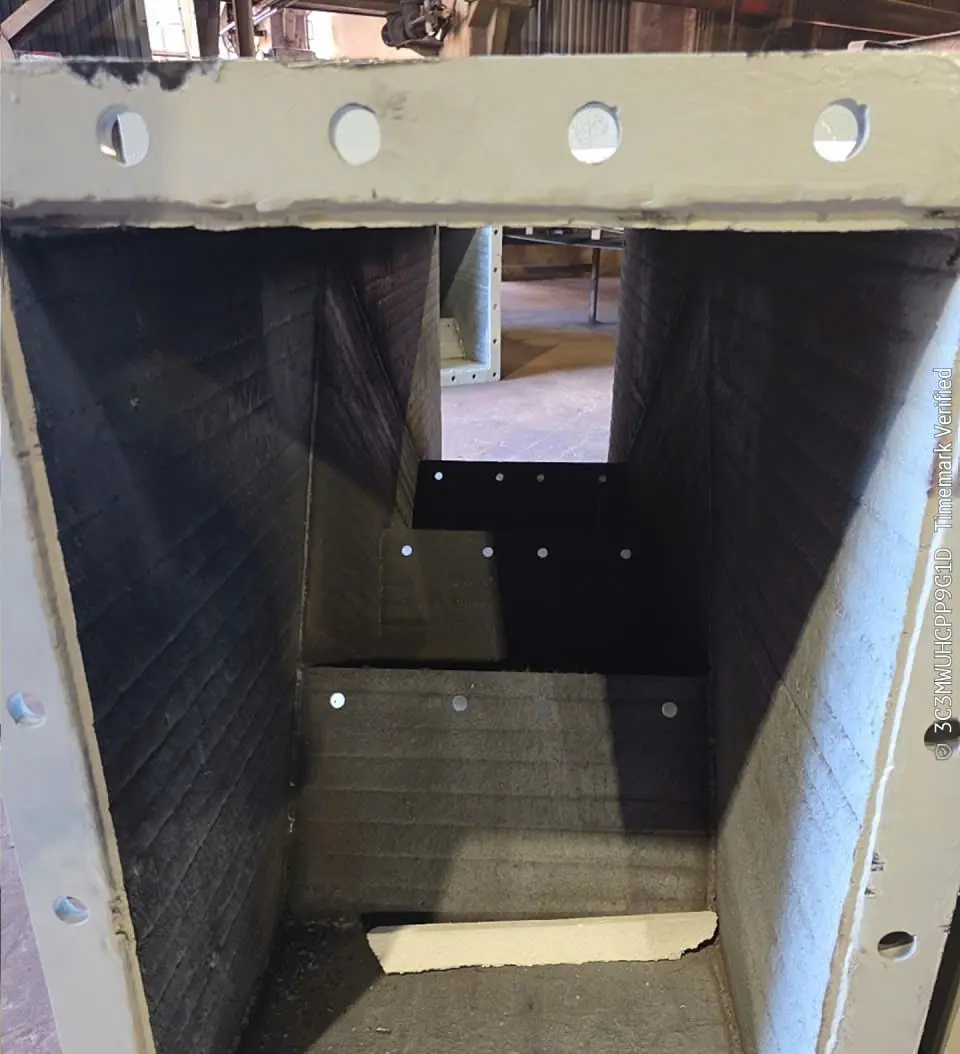

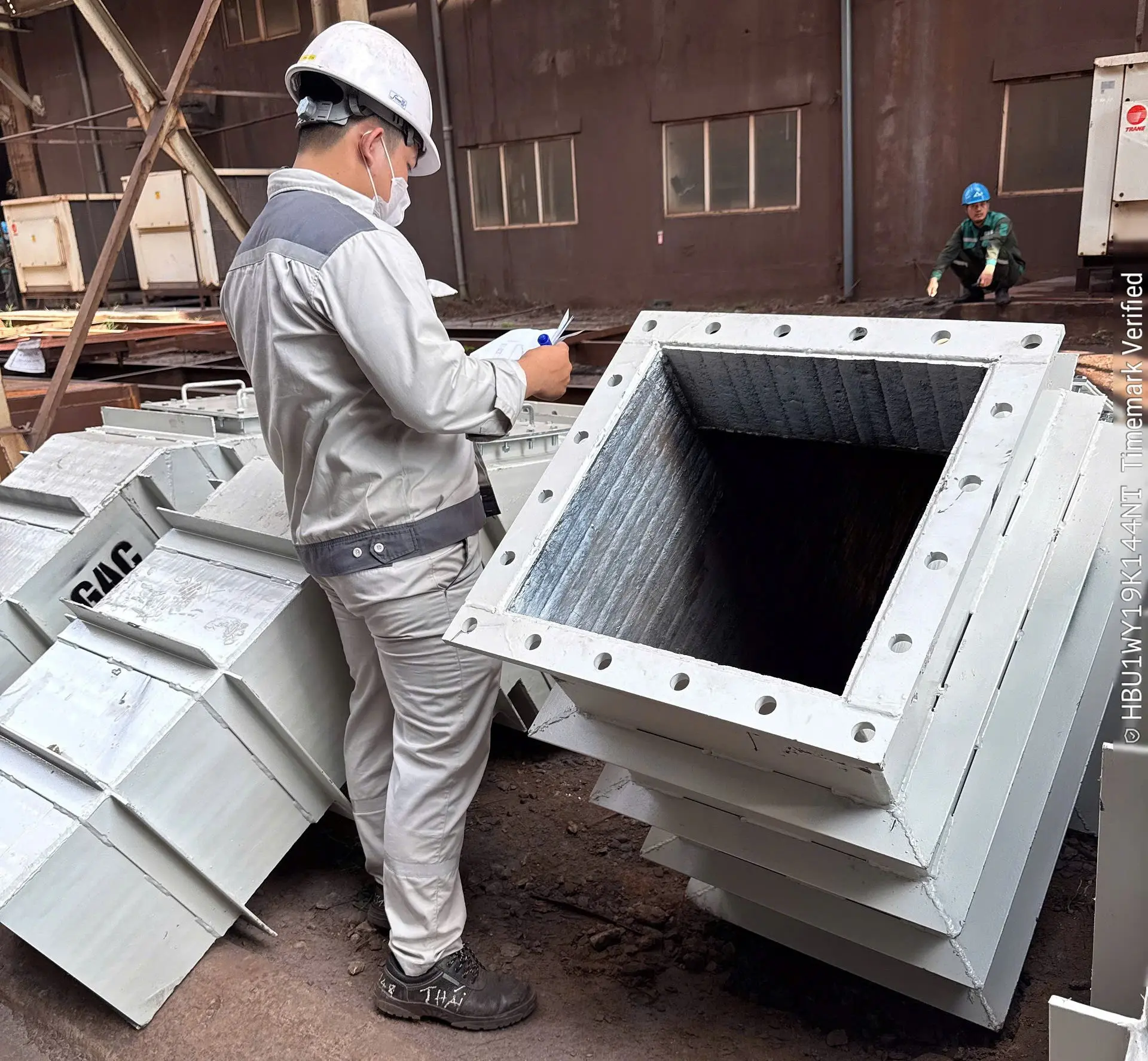

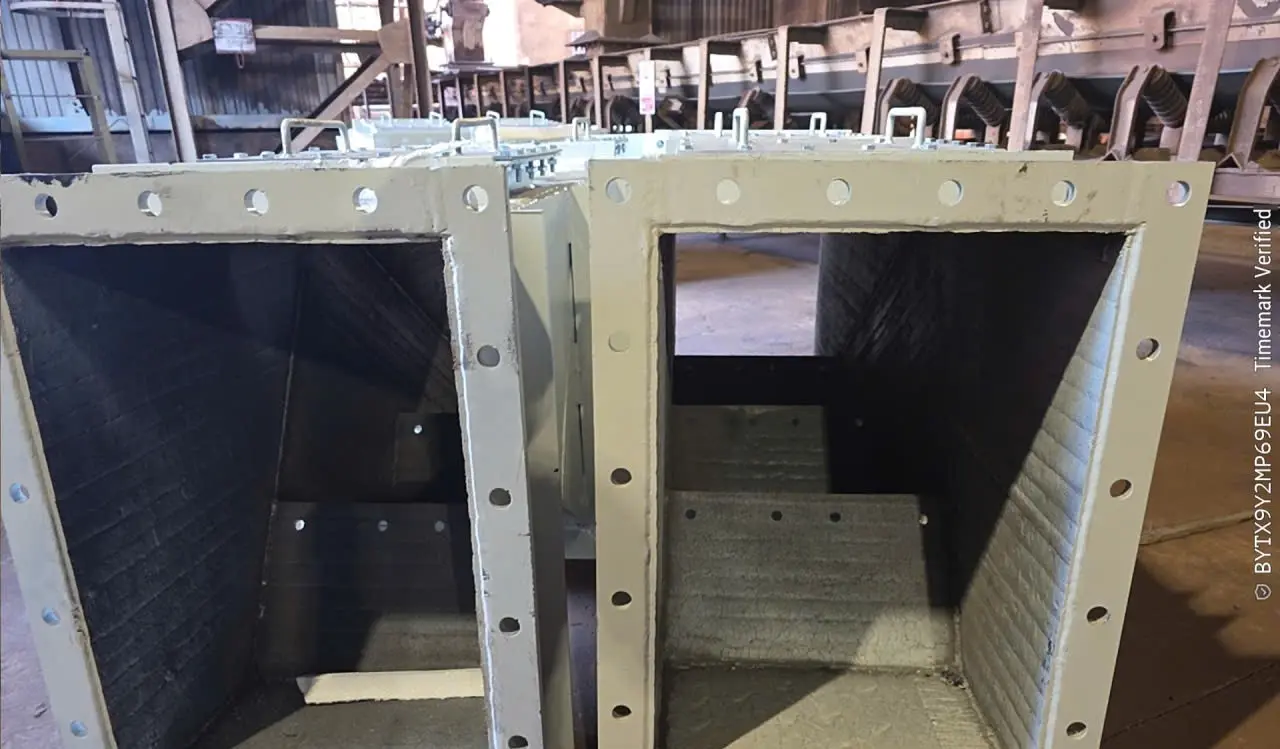

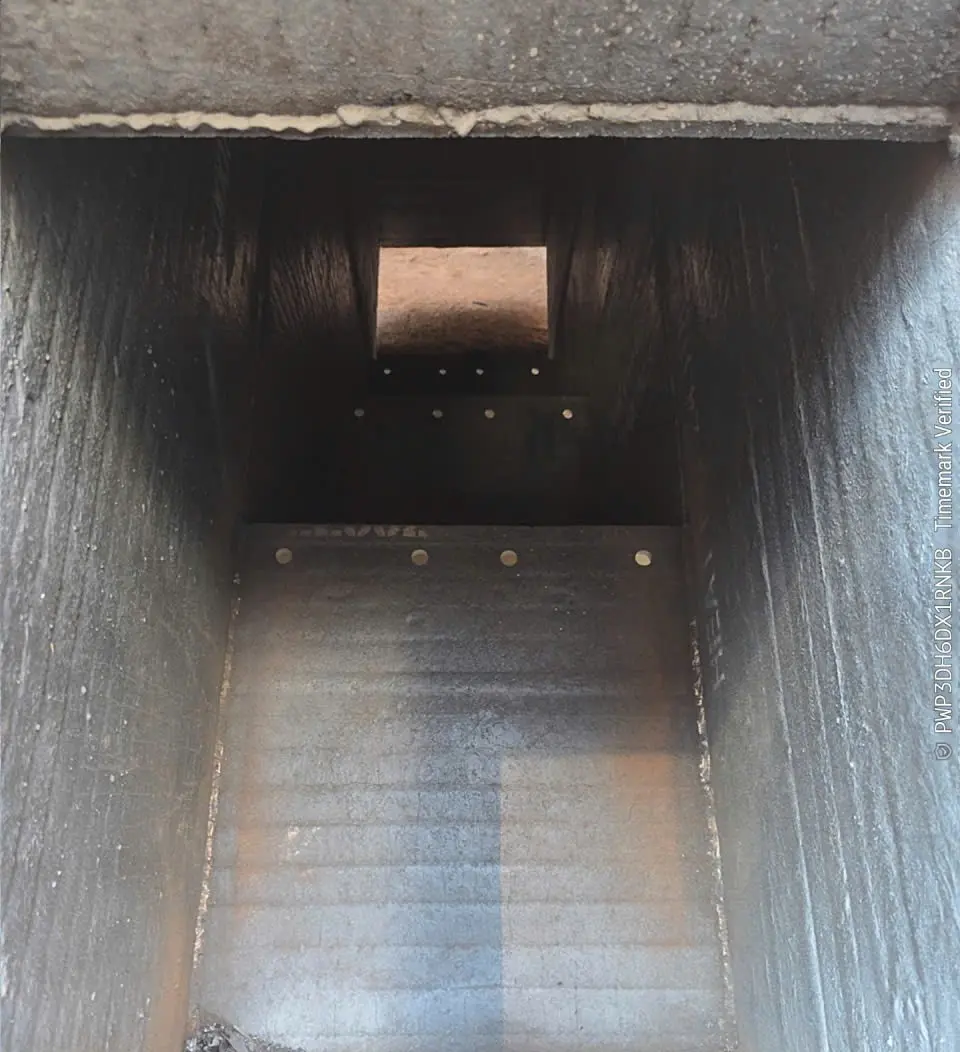

Từ hiện trạng và điều kiện làm việc thực tế, GAC đề xuất gia công mới phễu bằng thép 2 thành phần chống mài mòn 6+4 mm. Giải pháp đồng thời thay đổi kết cấu tại vùng quặng đổ trực tiếp bằng các bậc lưu liệu có gờ đọng liệu, kết hợp cửa thăm và cửa sửa chữa để thuận tiện cho công tác kiểm tra, bảo trì.
